So funktioniert Motional Feedback

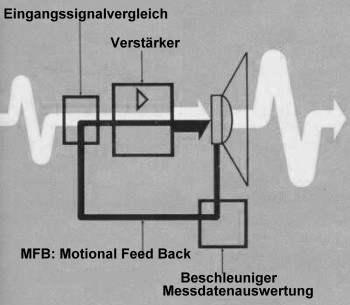

Es handelt sich bei MFB, oder genauer Motional Feedback, um eine sogenannte Rückkopplungskontrolle, elektrodynamische Gegenkopplung oder das Beschleunigungsgegenkopplungs-Prinzip eines Lautsprechers. Dabei wird auf verschiedene Weise die Bewegung der Membrane des Lautsprechers mit dem sich aus dem elektrisch zugeführten Signal ergebenden Sollwert verglichen. Besteht eine Abweichung, dann sorgt ein elektronisches Regelwerk für eine Korrekturspannung, die den Fehler behebt. Weil diese Elektronik extrem schnell arbeitet, erkennt sie alle Fehler schon im Ansatz und lässt es gar nicht so weit kommen, dass hörbare Klangverzerrungen entstehen. Philips z. B. stattete die Tieftöner der MFB-Boxen (Motional-Feedback-Boxen) mit einer piezoelektrischen Rückkopplungssteuerung aus. Andere Hersteller, z. B. National (später Technics), verwendeten erstmals 1966 MFB in dem Receiver SA 52, Backes & Müller um 1974 in der Monitor 5, Rückkopplungssteuerung bei allen Systemen (TT, MT und HT), Mittel- und Hochtöner allerdings kapazitiv. Die Backes & Müller Monitorbox hatte lediglich ein Volumen von 55 Liter, wurde aber durch ihr sauberes Klangbild in die Spitzenklasse eingestuft. Der Lautsprecher Philips RH 532 z. B. erreichte einen maximalen Schalldruck von sagenhaften 105 dB W/1m und das mit lediglich 21 Liter Gehäusevolumen.
In der Praxis sitzt dafür ein Sensor auf der Tieftonmembran, bei Philips ein piezokeramisches Plättchen, das die tatsächliche Beschleunigung der Membran misst. Die Elektronik vergleicht diesen Messwert mit dem Musiksignal am Eingang und korrigiert die Endstufe so lange, bis beide übereinstimmen. Was die Membran aus eigener Trägheit oder durch Nachschwingen falsch macht, wird so im Ansatz ausgeglichen. Für dich als Hörer bedeutet das weniger Verzerrung im Bass und einen sauberen Tiefton aus einem Gehäuse, das für diesen Bass eigentlich zu klein ist. Der Preis dafür steckt im Aufbau: MFB funktioniert nur mit eingebauter Endstufe, also als Aktivbox, und genau diese Elektronik aus den 70er Jahren ist beim Gebrauchtkauf heute der Punkt, den du zuerst prüfst.
Wer ursprünglich MFB, Motional Feed Back, erfand, lässt sich heute nicht mehr nachvollziehen. Das erste Patent wurde am 1. Januar 1933 angemeldet von jemandem namens Smythe (der Erfinder?), April 1935 und Februar 1945 folgten weitere Patentanmeldungen. Luxman meldete 1961 ein Patent für ein in den Verstärker Luxman SQ-65 eingebautes Rückkopplungskontroll-System für MFB-Lautsprecher an. Am 15. Mai 1969 meldete Francis Miller ein Patent für eine Weiterentwicklung von MFB an. Philips (U.S. Philips Corporation, New York) meldete am 29. Mai 1974 ein Patent auf die Funktionsweise mittels eines piezokeramischen Elementes in einem Tieftöner an. Am 1. Februar 1978 meldete die Firma B & M Elektronik Meletzky (Deutschland) ein Patent auf die Erfindung eines elektroakustischen Wandlers an, der für die Wiedergabe einen Diaphragmakörper in ovaler Form verwendet. Weitere Patente meldete Pioneer Electronic Corporation Tokyo am 14. Juli 1975 und am 20. April 1983 an. Soweit bekannt ist, verwendete Pioneer MFB nicht kommerziell. Im Laufe der Jahrzehnte wurden weitere, unzählige Änderungen und Entwicklungen von Motional Feed Back zum Patent angemeldet. Es herrscht allgemein die Vorstellung, Philips habe MFB erfunden; wie man oben sehen kann, war das nicht der Fall.
Wie andere Firmen auch hat Philips lediglich eine vorhandene Erfindung modifiziert. Allerdings war es Philips, der MFB-Lautsprecher nicht nur in größerem Umfang produziert hat, sondern dieses Prinzip durch gezielte Werbung auch bekannt gemacht hat. Weitere Lautsprecher, die nach dem MFB-Prinzip arbeiteten: Jamo MFB 90, Jamo MFB 100 (aktiv, 44 Watt 3-Kanal-Verstärker), Jamo MFB 200 mit 12″-Tieftöner und magnetostatischem Hochtöner, weitestgehend identisch mit dem Modell MFB 100, Philips RH 541, Philips RH 544, Philips AH 567, Philips RH 545, Philips 585, Philips 586, Philips 587, Philips F 9638. Philips stellte immerhin rund 10 Jahre lang MFB-Lautsprecher her (1975 ~ 1985). Korn & Macway KM 5000 (Belgien), Transonex IML FAS (Schweiz). Erstaunlich ist, dass Mitte der 70er Jahre durch die Bank nur europäische Hersteller MFB-Lautsprecher anboten. Eigentlich sind MFB-Lautsprecher ideal, unverständlich ist, dass diese Technik heute nicht mehr angeboten wird.
Ganz verschwunden ist die Idee nicht: Aktive Subwoofer mit eingebauter Endstufe sind die heutigen Erben der MFB-Boxen, Verstärker und Chassis sind aufeinander abgestimmt, Pegel und Phase stellst du am Gerät ein.
- 1933Erstes MFB-Patent, angemeldet am 1. Januar von Smythe
- 1935Weitere Patentanmeldung im April, eine dritte im Februar 1945
- 1961Luxman patentiert die Regelung im Röhrenverstärker SQ-65; Panasonic bringt den SA-30 mit den MFB-Boxen EASB-8M2
- 1966National SA-52, Röhren-Receiver mit MFB-Ausgang
- 1969Patent von Francis Miller (15. Mai) auf eine Weiterentwicklung
- 1974Philips patentiert den piezokeramischen Sensor im Tieftöner (29. Mai); Backes & Müller Monitor 5
- 1975Start der Philips-MFB-Serie; Pioneer-Patent vom 14. Juli
- 1978Patent von B & M Elektronik Meletzky (1. Februar) auf den ovalen Diaphragmakörper
- 1983Zweites Pioneer-Patent (20. April); 1985 endet die Philips-MFB-Fertigung
Philips MFB-Boxen 1975–1985 · 3 Modelle
Philips baute rund zehn Jahre lang MFB-Boxen und machte das Prinzip mit Werbung bekannt. Die Tieftöner tragen einen piezokeramischen Sensor, der die Membranbewegung an die eingebaute Endstufe zurückmeldet (Patent vom 29. Mai 1974). Die RH 532 ist das Modell, über das Philips selbst am ausführlichsten geschrieben hat; den Prospekttext findest du weiter unten.
Aktivbox mit Motional Feedback · 1970er Jahre
Philips RH 532 Electronic MFB
| Bauweise | Aktivbox, Tieftöner mit Motional Feedback |
|---|---|
| Endstufen | 40 W Sinus Bass · 20 W Sinus Mittel-Hochton |
| Gesamtleistung | 60 W Sinus |
| Untere Grenzfrequenz | 35 Hz |
| Maximaler Schalldruck | 105 dB (1 W/1 m) |
| Sensor | piezoelektrisch, auf der Tieftonmembran |
Die RH 532 ist die MFB-Box, mit der Philips das Prinzip in den Prospekten erklärt hat: zwei Endstufen im Gehäuse, der Tieftöner mit Sensor, Bass bis 35 Hz aus einem Gehäuse, das nach Prospekt nur 9 Liter akustisch nutzt. Du brauchst für sie nur einen Vorverstärker oder den Tape-Ausgang deines Receivers, keine Endstufe. Beim Gebrauchtkauf gilt, was oben zu allen MFB-Boxen steht: Elkos, Sicke und Sensor prüfen, erst dann über den Preis reden.
Aktivbox mit Motional Feedback
Philips AH 567
-

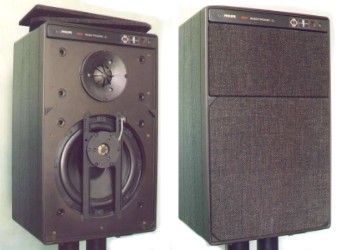

AH 567, links ohne, rechts mit Frontbespannung -
Tieftöner der 567: Der Sensor sitzt mittig auf der Membran, die Zuleitungen laufen über die Sicke
Die AH 567 gehört zur zweiten Philips-MFB-Generation. Das Foto des Tieftöners zeigt, worum es bei MFB geht: Der kleine Sensor auf der Membran liefert der Elektronik die tatsächliche Bewegung, und genau diese Verklebung ist das Teil, das du bei einem Gebrauchtgerät zuerst ansiehst. Technische Daten zur 567 haben wir nicht; wer einen Prospekt besitzt, hilft uns mit einer Kopie.
Weitere Philips-MFB-Modelle · 1975–1985
Philips RH 541, RH 544, RH 545, 585, 586, 587 und F 9638
Neben RH 532 und AH 567 nennt das Archiv die Modelle RH 541, RH 544, RH 545, 585, 586, 587 und F 9638. Alle arbeiten nach demselben Prinzip mit Sensor und eingebauter Endstufe. Daten zu diesen Boxen liegen uns nicht vor; ein Foto mit Typenschild oder eine Prospektseite ergänzen wir mit Namensnennung.
Aktivbox mit Endstufe im Gehäuse, heute mit Streaming statt Sensor: aktuelle Multiroom-Lautsprecher ›
Backes & Müller ab 1974 · 1 Modell
Backes & Müller aus Saarbrücken regelte als einziger Hersteller auf dieser Seite alle drei Systeme: den Tieftöner elektrodynamisch, Mittel- und Hochtöner kapazitiv. Das Patent der B & M Elektronik Meletzky auf den ovalen Diaphragmakörper stammt vom 1. Februar 1978.
Aktivbox, Regelung an allen drei Systemen · um 1974
Backes & Müller Monitor 5

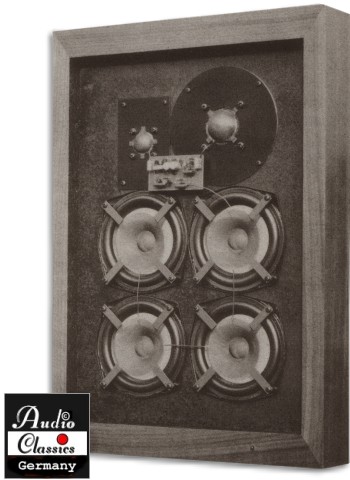

BM Monitor 5, BM 5
| Bauweise | Aktiv, 3 Endstufen |
|---|---|
| Regelung | Tieftöner elektrodynamisch · Mittel- und Hochtöner kapazitiv |
| Frequenzbereich | 30–20.000 Hz |
| Leistung | 60 W Sinus |
| Volumen | 55 Liter |
| Maße (B × H × T) | 380 × 540 × 270 mm |
| Gewicht | 23 kg |
| Neupreis 1975 | 4.600 DM (Paar) |
Die Monitor 5 ist die konsequenteste MFB-Box dieser Seite: Neben dem Bass laufen auch Mittel- und Hochtöner in einer Regelschleife, die beiden oberen Wege über kapazitive Sensoren. Dafür reichen 55 Liter und drei Endstufen, und das saubere Klangbild brachte die Box 1975 in die Spitzenklasse, zum Paarpreis von 4.600 DM. Wer heute eine Monitor 5 kauft, kauft vor allem Elektronik aus den 70ern; lass dir die Regelung an allen drei Wegen vorführen, bevor du zahlst.
Jamo MFB 90 bis MFB 200 · 1 Modell
Der dänische Hersteller Jamo bot drei MFB-Modelle an. Die MFB 100 und die MFB 200 unterscheiden sich fast nur in der Bestückung.
Aktivboxen mit Motional Feedback
Jamo MFB 90, MFB 100 und MFB 200
| MFB 90 | Aktivbox mit Motional Feedback |
|---|---|
| MFB 100 | aktiv, 44-W-Dreikanalverstärker |
| MFB 200 | 12″-Tieftöner, magnetostatischer Hochtöner, sonst weitgehend wie MFB 100 |
Die MFB 100 trägt einen Dreikanalverstärker mit 44 Watt im Gehäuse; die MFB 200 setzt denselben Aufbau mit einem 12-Zoll-Tieftöner und einem magnetostatischen Hochtöner fort. Zur MFB 90 nennt das Archiv nur den Namen. Mehr Daten, ein Foto oder einen Prospekt zu den drei Jamo-Boxen nehmen wir gern auf.
National, Panasonic und Luxman 1961–1969 · 3 Modelle
Vor Philips kam MFB aus Japan: Luxman patentierte die Regelung 1961 für den Röhrenverstärker SQ-65, Matsushita baute sie mit Lizenz in den Panasonic SA-30 und 1966 in den Receiver National SA-52 ein. Die passenden Boxen hießen EASB-8M2.
MFB-Lautsprecher zum Röhrenverstärker SA-30 · 1961

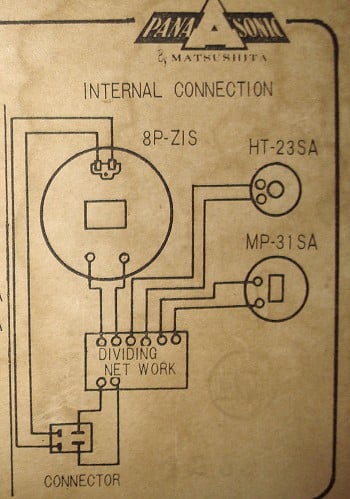

Panasonic EASB-8M2
Die EASB-8M2 ist eine Eigenentwicklung von Matsushita und der Lautsprecher, für den der MFB-Ausgang am Panasonic SA-30 und am National SA-52 gedacht ist: geschlossenes Gehäuse, elektrodynamische Gegenkopplung, für die Größe ein verzerrungsfreier Tiefbass. Daten, Fotos und die Geschichte der Kombination mit dem SA-30 stehen auf der Technics-Seite.
Röhren-Receiver mit MFB-Ausgang · 1966–1969
National SA-52
Der SA-52 ist eine Eigenentwicklung von National und 1966 Spitzenklasse: Motional Feedback, 18 Röhren mit vier EL84 in der Endstufe, UKW, MW und Kurzwelle, zum Preis von 979 DM. Der MFB-Ausgang mit 8 Ohm versorgt die National-MFB-Boxen; die normale Lautsprecherimpedanz lässt sich von 4 bis 32 Ohm einstellen. Steckbrief, Röhrenliste und Fotos findest du im Technics-Abschnitt.
Röhren-Vollverstärker mit patentierter MFB-Regelung · ab 1962
Luxman SQ-65
Luxman meldete die Rückkopplungskontrolle 1961 zum Patent an und baute sie 1962 in den SQ-65 ein; Matsushita nahm die Regelung in Lizenz. Der SQ-65 ist damit das Gerät, aus dem die MFB-Regelung des Panasonic SA-30 und des National SA-52 stammt. Fotos und die Einordnung in die Luxman-Geschichte stehen auf der Luxman-Seite.
Weitere MFB-Hersteller Mitte der 70er · 1 Modell
Mitte der 70er Jahre boten durch die Bank nur europäische Hersteller MFB-Lautsprecher an. Zwei davon kennt das Archiv nur dem Namen nach.
MFB-Lautsprecher aus Belgien und der Schweiz
Korn & Macway KM 5000 und Transonex IML FAS
Die KM 5000 von Korn & Macway stammt aus Belgien, die IML FAS von Transonex aus der Schweiz. Beide arbeiten nach dem MFB-Prinzip; mehr ist im Archiv nicht überliefert. Wer eine der beiden Boxen besitzt, hilft uns mit einem Foto und dem Typenschild weiter.
Beschreibung von Philips
Die Lautsprecher PHILIPS RH 532 ELECTRONIC-MFB überraschen mit einem erstaunlich großen Klangvolumen bei ihrem kleinen Gehäusevolumen! Sie verfügen über 40 Watt Sinusleistung für die Bässe und 20 Watt Sinusleistung für den Mittel-Hochtonbereich. Das sind insgesamt 60 Watt bei einem Gehäuse von lediglich 15 Litern. Nur 9 Liter sind davon akustisch wirksam. 6 Liter beansprucht die Elektronik.
Linearer Schalldruckverlauf und hoher Wirkungsgrad. Viele Besitzer von HiFi-Anlagen versuchen, Mängel der Basswiedergabe ihrer Boxen durch Anheben im Frequenzbereich zwischen 100 und 200 Hz zu kompensieren. Da das Übel so nicht an der Wurzel gepackt werden kann, ergibt sich zwar ein voluminöser, doch sehr verfälschter Bass, wie ihn ein ernsthafter HiFi-Liebhaber ungern akzeptiert. Die RH 532 ELECTRONIC MFB jedoch bringt echte, unverfälschte Bässe hinunter bis 35 Hz. Das ist tiefer als der tiefste Ton auf dem Kontrabass. HiFi-Kenner wissen, wie wichtig ein ausgeglichener und möglichst linearer Schalldruckverlauf für eine unverfälschte und klangneutrale Wiedergabe im gesamten Übertragungsbereich ist. In herkömmlichen „passiven“ HiFi-Boxen kann diese Ausgeglichenheit nur durch Senken aller höheren Lautsprecher-Wirkungsgrade auf den niedrigsten erreicht werden. In der „aktiven“ HiFi-Box RH 532 ELECTRONIC MFB ist es gerade umgekehrt. Alle niedrigeren Wirkungsgrade werden auf den höchsten angehoben.
Wer heute eine komplette Aktivbox statt Verstärker plus Passivbox will, findet sie in unserer Übersicht der Multiroom-Lautsprecher: Endstufe im Gehäuse wie bei MFB, dazu Streaming.
Gebrauchtkauf: worauf du bei MFB-Boxen achtest
Eine MFB-Box ist ein Verstärker mit Lautsprecher, und beides altert. Vor dem Kauf prüfst du die Sicke des Tieftöners, die Netzteil-Elkos der eingebauten Endstufe und den Sensor samt seiner Verklebung auf der Membran. Ohne intakten Sensor regelt nichts mehr; die Box spielt dann schlechter als eine Passivbox gleicher Größe, weil die Abstimmung des Gehäuses auf die Regelung ausgelegt ist. Lass dir beide Boxen bei Zimmerlautstärke und einmal laut vorspielen, mit einem Stück mit tiefem, sauberem Bass: Ein Brummen beim Einschalten oder ein Tieftöner, der bei Pegel kratzt, ist bei MFB fast immer ein Elektronikfehler und keine Lautsprecherschwäche.
Für Jamo, Korn & Macway und Transonex liegen uns weder Fotos noch Daten vor. Wenn du eine dieser Boxen besitzt, freuen wir uns über ein Foto mit Typenschild.
