Smith Horn, das beste Horn
Das Smith DSH-Horn von 1951 ist ein Mittel-Hochton-Horn mit sechs nebeneinanderliegenden Zellen, gebaut für das Wohnzimmer statt für den Kinosaal. Hier steht, warum es Multicell- und Radialhörner im Abstrahlverhalten schlägt, welche Hörner darauf aufbauen (Visaton TL 300MH, JBL 2397, Jensen) und welche Eckdaten du für Weiche und Treiber brauchst.
Kurz gesagt
Ein Smith Horn setzt du ab 750 Hz ein, nach unten reicht es bis zur Cut-off-Frequenz von 375 Hz; wer schon bei 500 Hz trennen will, braucht eine Weiche mit 24 dB pro Oktave. Horizontal strahlt es 140 Grad breit, vertikal 60 Grad, und zwar aus einer flachen Front ohne Sekundärschall vom Hornmund. Genau das fehlt jedem Radialhorn im Nahfeld.
Auf den Fotos unten sitzt ein Fane-Mittel-Hochtontreiber am Horn, ab 3.000 Hz mit 12 dB pro Oktave getrennt. Fertig zu kaufen gibt es das Original nicht mehr; der Weg führt über den Selbstbau oder über die Nachbauten von Visaton und JBL, deren Daten weiter unten stehen.
- Vorgestellt
- 1951
- Konstrukteur
- Bob H. Smith
- Prinzip
- Distributed Source Horn, 6 Zellen
- Cut-off
- 375 Hz
- Einsatz
- ab 750 Hz, bis ca. 15.000 Hz
- Abstrahlwinkel
- 140° horizontal, 60° vertikal
Vom Multicell Horn zum Smith DSH Horn

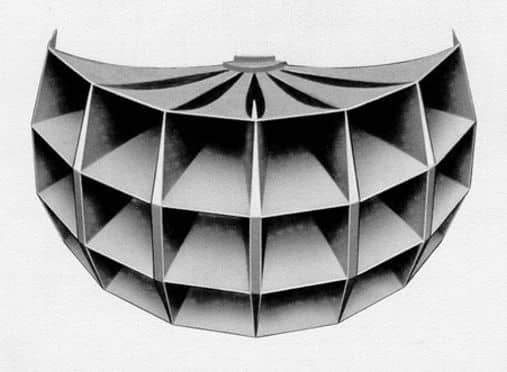

Mitteltonhörner, Hochtonhörner. Die ersten Entwicklungen von Mittel und Hochtonhörnern gab es bereits schon vor 1930 (A.G. Webster), 1928 Edward C. Wente, später Mitarbeiter bei WE. Ab 1934 waren für den Tieftonbereich sogenannte Folded Horns von ALTEC bereits im Einsatz. 1936 entwickelte Edward C. Wente (Western Electric) das 8 Cell Multicellular Horn, heute bekannt als Multicell Horn. Diese Konstruktion wurde zum Patent angemeldet. Das Horn hat acht Kammern die vertikal und horizontal abgewinkelt sind um einen möglichst breiten Abstrahlwinkel zu erreichen. Diese Hörner wurden quasi aus der Not heraus geboren nicht nur um einen breiten Abstrahlwinkel zu realisieren sondern auch hohen Schalldruck produzieren zu können. In den 30er Jahren gab es noch keine leistungsstarken Verstärker welche nötig waren um größere Räume oder Säle beschallen zu können, z.B. Theater und Kinos. Das Horn eliminierte dieses Manko.
Folded Hörner und Multicell Hörner mit den entsprechenden Treibern wurden kombiniert eingesetzt. Western Electric beschränkte sich auf den professionellen Sektor, für kleinere Objekte wurde ein 6 Cell Multicellular Horn eingesetzt. Altec als Lizenznehmer produzierte z.B. die Multicell Hörner Altec Duplex-601 und Altec Duplex-604 von 1943 bis 1998, ebenfalls für professionelle Einsatzzwecke. Diese Systeme waren sogenannte Breitbandlautsprecher, Mittelhochtöner und Tieftöner als ein System. Je nach Bedarf baute ALTEC Multicell Hörner mit bis zu 18 Kammern. Im Laufe der Jahre stellte ALTEC unzählige Variationen von Multicell Hörnern her. Die Vorzüge von Hörnern für die Wiedergabe waren bekannt, allerdings hatten diese Hörner riesige Abmessungen und waren für den Hifi Heimbereich nicht zu verwenden.
Dieser Umstand brachte Bob H. Smith 1950 auf die Idee ein Mittel Hochton Horn zu entwickeln das moderate Abmessungen, aber auch die gleichen Eigenschaften wie ein Multicell Horn besaß. Das Ergebnis war das 1951 vorgestellte DSH Horn (Distributed Source Horn), ein Diffraction Horn, eine absolut geniale Erfindung welche die Multicellular Hörner bezüglich der räumlichen Abbildung noch in den Schatten stellte. Das DSH Horn wurde Anfang der 1950er Jahre ausschließlich für die nichtprofessionelle Hifi Heimanwendung konstruiert! Akustische Probleme die teilweise bei anderen Hornkonstruktionen vorhanden sind gibt es nicht.
Im Gegensatz zum Multicellar Horn hat das Smith DSH Horn keine Kammern die über und nebeneinander angeordnet sind sondern auf einer geraden Fläche und flachen Bauweise sechs nur nebeneinander liegende Kammern (Zellen) bei der sich jede Zelle exponential zum Hornmund hin öffnet. Dieses Prinzip hat auch VISATON in dem Horn TL-300MH verwendet. VISATON hat allerdings bei dem Horn den vorderen Austrittsbereich abgeschrägt, die inneren Vanes (Verstrebungen) stark verkürzt und nur vier Kammern verwendet. Nach Bob H. Smith ist eine Abrundung aber nicht nötig, im Gegenteil, durch die Schräge des Hornmunds erfolgt gezwungenermaßen eine Verkürzung der inneren Vanes. Das wiederum hat frappante und negative Auswirkungen auf das Abstrahlverhalten des Horns.
Der Vorteil des DSH Horns besteht darin das es horizontal und vertikal ein wesentlich besseres Abstrahlverhalten als ein Multicell oder Radial Horn hat. Auch der kritische CUT OFF Bereich vom Tiefton zum Mitteltonbereich ist zu vernachlässigen. Bei den später entwickelten Radialhörnern lässt sich das Problem nur mit einer immensen Vergrößerung des Horns (B x H x T) erreichen. Das wiederum hat äußerst negative Auswirkungen auf das Abstrahlverhalten. Wenn niedrigere Übergänge beim DSH Horn, z.B. 500 Hz, erreicht werden sollen ist eine Weiche mit 24 dB/Okt. zwingend erforderlich! Ein Radial Horn ist eine nicht gerade optimale Variation eines Horns für die Nahfeld Beschallung und ist im Gegensatz zum DSH Horn nur bedingt für die Hochtonwiedergabe geeignet.

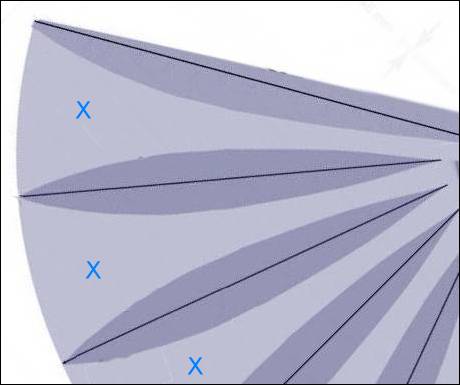

Das Horn JBL 2397 von 1978 basiert ebenfalls auf der Konstruktion des Smith Horns mit sechs exponentiellen internen sektoralen Kanälen, ab 800 Hz einsetzbar, allerdings wurden auch hier die inneren Vanes drastisch verkürzt und der Austrittsbereich ebenfalls abgerundet. Das Smith DSH Horn hat eine Cut Off Frequenz von 375 Hz und bietet die optimalste Wiedergabe ab 750 Hz (~ 15.000 Hz je nach verwendetem Treiber). Abstrahlwinkel horizontal 140º, vertikal 60º. Ein Smith Horn mit kleinen Abmessungen kann auch als Diffusor für Hochtöner verwendet werden. (Bild 2)
Warum konnte sich das Smith Horn in der ursprünglichen Form nicht auf breiter Ebene durchsetzen? Die Fertigung ist kompliziert und äußerst materialintensiv, somit ist die Herstellung kostenintensiv was wiederum potenzielle Hersteller abschreckt die einzig an möglichst hohen Gewinnmargen interessiert sind.
Wer kein Horn bauen will: Unsere Standlautsprecher-Kaufberatung zeigt, was heute fertig zu kaufen ist.
Klang, wer einmal die Möglichkeit hatte das Smith DSH Horn hören zu können ist von der absoluten räumlichen Auflösung und präzisen Abbildung des Musikmaterials mehr als überzeugt. Alle Nutzer welche Radialhörner verwenden und nicht zufrieden sind sollten sich einmal mit dem Smith Horn befassen.
Hornsysteme erreichen Wirkungsgrade über 100 dB; sie brauchen keine Leistung, sondern einen leisen, sauberen Verstärker. Genau dafür sind kleine Röhrenverstärker gebaut, unsere Röhrenverstärker-Kaufberatung zeigt die passenden Modelle.
Was ist besser? Smith DSH Horn vs. Radial Horn
Smith DSH Horn

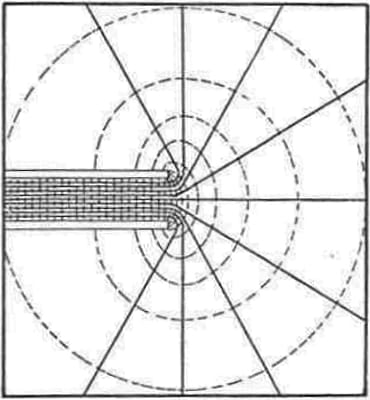

Der Schall in der vertikalen Ebene liegt nur geringfügig vor der Mündung einer jeden Zelle, wie durch die Linien der Strömung (durchgezogene Linien) dargestellt. In der horizontalen Ebene in der Nähe des Halses (gestrichelte Linie). Eine Bildung von Sekundärschallwellen auf Grund der nicht abgerundeten Hornmundöffnung gibt es beim DSH Horn nicht.
Das Smith DSH Horn als Diffusor
Nachbauten und Verwandte: Altec, JBL, Fane, Visaton, Jensen
Das Horn JBL 2397 von 1978 basiert auf der Konstruktion des Smith Horns. Auch hier, zwar mit sechs Kammern, aber wie beim Visaton Horn, verkürzte Vanes.
-

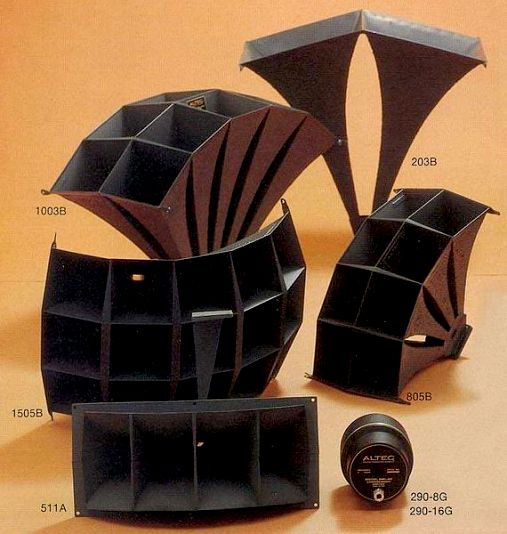

ALTEC Multicell Horn mit 18 Kammern -

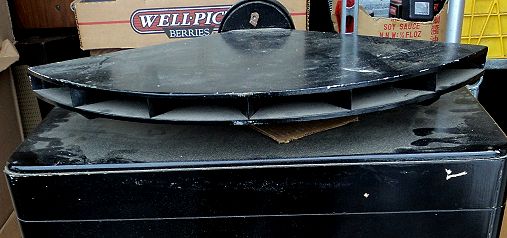

Six Cellular high Frequency Horn – 6 Zellen DSH Horn nach Bob Smith … -

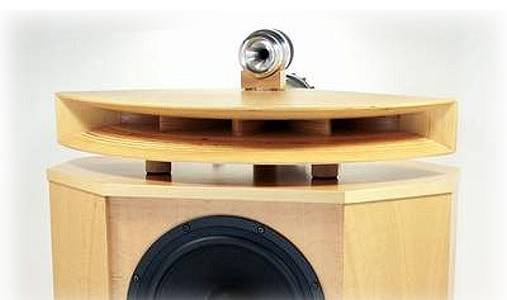

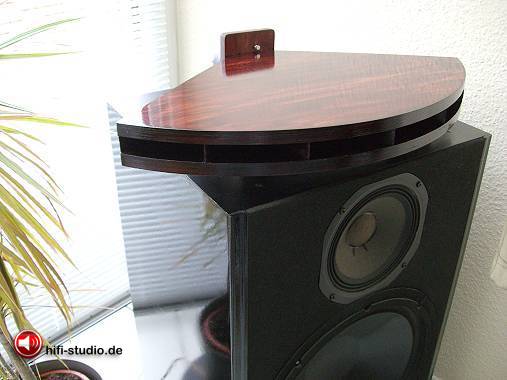

… hier mit FANE Mittel- Hochton Treiber, eingesetzt ab 3.000 Hz (12 dB/Okt.) -
Das Horn Visaton TL300 MH mit lediglich nur 4 Kammern, ab 800 Hz einsetzbar, basiert auf der Konstruktion des Smith Horns. -

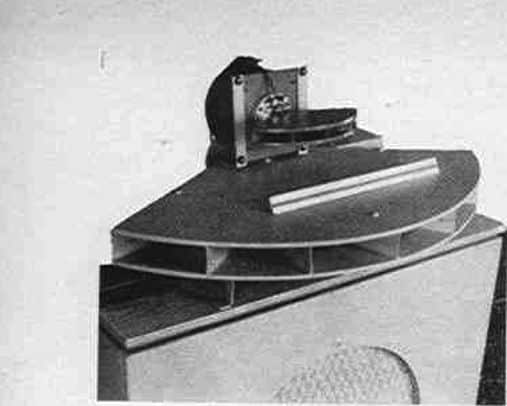

Jensen 6 Kammer Smith Horn -
ALTEC
Für den Tiefton unter einem Horn genügt heute ein aktiver Subwoofer mit eigener Endstufe und Trennfrequenzregler; das spart die Weiche für den Bass.
Visaton TL 300MH und TL 350HE: die Daten der Nachbauten
Weil das Original nur im Selbstbau zu haben ist, landen viele beim Visaton-Horn. Die Werte aus der Visaton-TL-Übersicht unseres Archivs neben den Eckdaten des Smith DSH Horns:
| Merkmal | Smith DSH Horn | Visaton TL 300MH | Visaton TL 350HE |
|---|---|---|---|
| Zellen | 6 | 4 | – |
| Horizontal | 140° | 120° | 60° |
| Vertikal | 60° | 40° | 40° |
| Einsatz ab | 750 Hz | 800 Hz (18 dB/Okt.) | – |
| Tiefste Trennung | 500 Hz (24 dB/Okt.) | 500 Hz (24 dB/Okt.) | 500 Hz (24 dB/Okt.) |
| Cut-off | 375 Hz | – | – |
| B × H × T | – | 682 × 90 × 380 mm | 260 × 280 × 300 mm |
Maße ohne Treiber. Zu beiden Visaton-Hörnern gehört der 1-Zoll-Treiber TL 445MD (150 W Sinus, 8 Ω, Schwingspule 45 mm, 3,3 kg), getrennt mit 18 dB/Okt.: am TL 300MH 600 bis 12.000 Hz bei 104 dB, am TL 350HE 800 bis 14.000 Hz bei 111 dB. Am Smith Horn sitzt auf den Fotos ein Fane-Treiber. Die ganze Visaton-TL-Serie mit den Thiele-Small-Parametern der Tief- und Mitteltöner steht bei den Coral-Lautsprechersystemen, als deutsche Antwort auf Coral und Fostex.
-
Visaton TL 300MH, 682 mm breit, 800 Hz mit 18 dB/Okt. -
Visaton TL 350HE, 60° × 40°, ab 500 Hz mit 24 dB/Okt. -
Visaton TL 445MD, der 1-Zoll-Treiber für beide Hörner.
