HiFi-KlassikerQuadVor-/Endstufe und Tuner
Quad 33, Quad 303 & Quad FM3: das Trio aus Huntingdon im Detail
Vorverstärker 33, Endstufe 303 und UKW-Tuner FM3: Mit diesem Trio stieg Quad 1967 auf Transistoren um und baute es bis 1985 von Hand in Huntingdon. Alle technischen Daten der drei Geräte, neun Fotos mit den Rückseiten und dem Holzgehäuse, die Neupreise von 1975 und 1984 und worauf ich beim Gebrauchtkauf achte.
- Bauzeit
- 1967 bis 1985
- Quad 33
- Stereo-Vorverstärker
- Quad 303
- 2 × 45 W (IHF, 8 Ω)
- Quad FM3
- UKW-Stereotuner
- Neupreise 1975
- 750 / 798 / 800 DM
- Herkunft
- Huntingdon, England
Das Dreigestirn von 1967

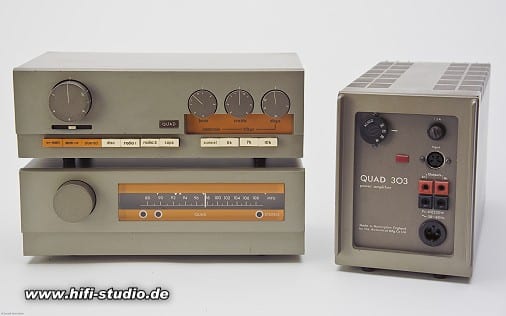

Das „Dreigestirn“ Vorverstärker Quad 33, UKW Tuner Quad FM3 und die Endstufe Quad 303 wurden zwischen 1967 und 1985 im Werk der Acoustical Manufacturing Company in Huntingdon von Hand hergestellt. Diese Kombi löste die bis dahin verkaufte 22er Serie ab. Für den Tuner und den Vorverstärker gab es ein Holzgehäuse in dem Vorstufe und Empfänger platziert werden konnten.
Vorstufe, Tuner und Endstufe in drei Gehäusen: Heute übernimmt das ein einziger HiFi-Receiver mit Phono-Eingang und Tuner; unsere Kaufberatung zeigt die aktuellen Modelle.
Die drei Geräte sind so gebaut, dass sie zusammen eine Anlage ergeben und trotzdem jedes für sich funktionieren: Der 33 steuert jede beliebige Endstufe an, der 303 läuft an jedem Vorverstärker mit passendem Ausgangspegel, und der FM3 hängt an jedem Verstärker mit Hochpegeleingang. Die Verbindungen laufen über DIN-Buchsen, wie damals in Europa üblich; wer heute Cinch-Geräte anschließen will, braucht Adapterkabel von DIN auf Cinch, die es für wenige Euro gibt. Neu 1975 kostete das Trio zusammen 2.348 DM, 1984 lag allein der 303 bei 940 DM.
Mehr zu Quad, von der Röhren-Ära mit Quad II und 22 über die Current-Dumping-Endstufe 405 bis zum Elektrostaten ESL 57, steht auf der Quad-Herstellerseite; dort findest du auch die Daten des Vorverstärkers 44, der 1979 den 33 ablöste.
Stereo-Vorverstärker · 1967 bis 1985
Quad 33
Nachfolger des Quad 22, Neupreis 1975: 750 DM
-

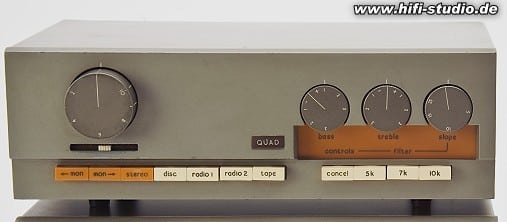

Quad 33 von vorn: links der Lautstärkeregler, in der Mitte die Tasten für Mono und Stereo und die Quellenwahl Disc, Radio 1, Radio 2 und Tape, rechts Balance, Bass und Höhen mit den Filtertasten 5k, 7k und 10k. Foto: Archiv hifi-studio.de -

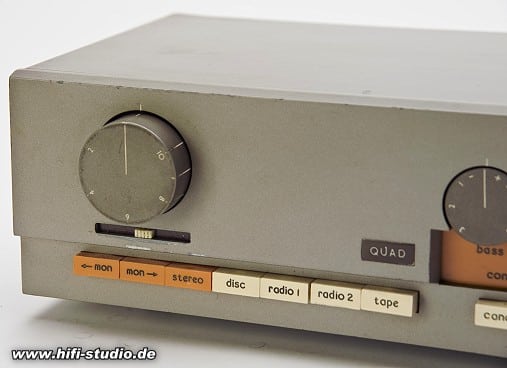

Tastenreihe des 33: Mono- und Stereo-Tasten, dann Disc, Radio 1, Radio 2 und Tape als Drucktasten neben dem Lautstärkeregler. Foto: Archiv hifi-studio.de -

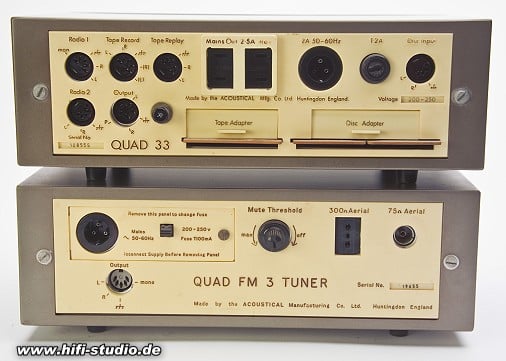

Rückseite Quad 33 und Quad FM3: oben der 33 mit DIN-Buchsen für Radio, Tape, Disc und Output und den beiden Steckadaptern für Tape und Disc, unten der FM3 mit 300-Ω- und 75-Ω-Antennenanschluss. Foto: Archiv hifi-studio.de
| Eingang Phono 1 | 2 mV / 68 kΩ |
|---|---|
| Eingang Phono 2 | 5,6 mV / 68 kΩ |
| RIAA-Entzerrung | ± 0,5 dB |
| Eingänge AUX 1 + 2, Tuner, Tape | 100 mV / 100 kΩ |
| Klirrfaktor | 0,02 % |
| Frequenzgang | 30–20.000 Hz ± 0,5 dB |
| Kanaltrennung | 42 dB |
| Fremdspannungsabstand | Phono (1 mV) 63 dB Tuner, Tape 85 dB |
| Geräuschspannungsabstand | 100 dB |
| Netzspannung | 110, 120, 220, 240 V |
| Abmessungen (B × H × T) | 260 × 92 × 165 mm |
| Gewicht | 3 kg |
| Zubehör | Steckmodule für Eingänge |
| Bauzeit | 1967 bis 1985 |
| Neupreis 1975 | 750 DM |
Der 33 ist ein Vorverstärker mit zwei Phono-Eingängen, deren Empfindlichkeit du über Steckadapter auf der Rückseite an das Tonabnehmersystem anpasst: 2 mV an Phono 1 für übliche MM-Systeme, 5,6 mV an Phono 2 für Systeme mit höherer Ausgangsspannung. Die orangen Drucktasten schalten die Quellen, die drei Drehregler rechts stellen Balance, Bass und Höhen; der Tilt-Regler des späteren 44 fehlt hier noch. Mit 260 mm Breite ist der 33 schmaler als jeder heutige Vorverstärker und passt zusammen mit dem FM3 in das Holzgehäuse, das es als Zubehör gab.
Ein 33 mit originalen Steckadaptern ist beim Kauf mehr wert als einer ohne: Die kleinen Platinen für Tape und Disc fehlen bei vielen Gebrauchtgeräten, und ohne sie stimmt die Eingangsempfindlichkeit nicht.
UKW-Stereotuner · 1967 bis 1985
Quad FM3
Neupreis 1975: 800 DM, passt mit dem 33 ins Holzgehäuse
-

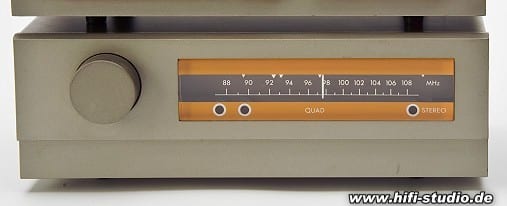

Quad FM3 von vorn: Abstimmknopf links, Skala von 88 bis 108 MHz, darunter die Drucktasten. Foto: Archiv hifi-studio.de -

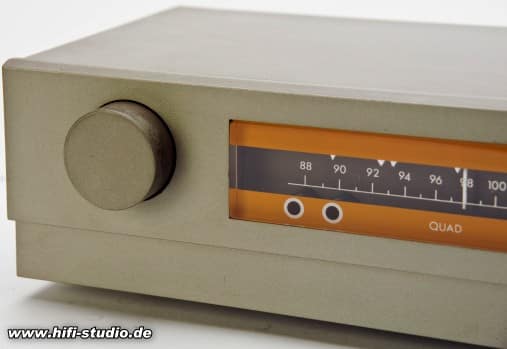

Skala des FM3 im Detail: 88 bis 100 MHz sichtbar, der Abstimmknopf läuft über eine Schnur. Foto: Archiv hifi-studio.de -

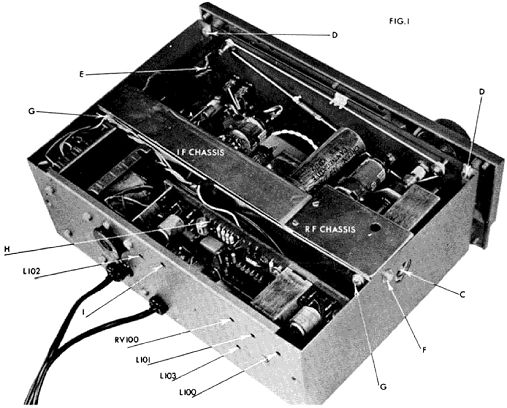

FM3 innen, Zeichnung aus der Serviceunterlage: links das HF-Chassis mit dem Drehkondensator, rechts das ZF-Chassis, hinten der Netztrafo. Foto: Archiv hifi-studio.de -

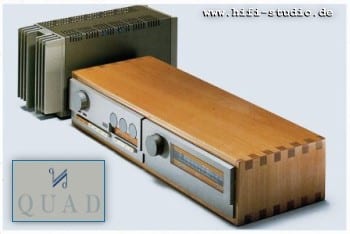

Holzgehäuse für Quad 33 und Quad FM3: Vorstufe und Tuner stecken übereinander in dem Zubehörgehäuse mit gezinkten Ecken. Foto: Archiv hifi-studio.de
| Empfangsbereich | UKW 88–108 MHz |
|---|---|
| Empfindlichkeit Mono | 1,0 µV 75 Ω |
| Empfindlichkeit Stereo | 5 µV 75 Ω |
| AM-Unterdrückung | 55 dB |
| ZF-Dämpfung | 80 dB |
| Spiegelfrequenzdämpfung | 56 dB |
| Störsignalunterdrückung | 125 dB |
| Selektivität | 46 dB |
| Trennschärfe | 80 dB bei ± 300 kHz |
| Gleichwellenselektion | 1,5 dB |
| Kanaltrennung | 40 dB 1 kHz |
| Klirrfaktor Mono | 0,2 % |
| Frequenzgang | 20–15.000 Hz ± 1 dB |
| Geräuschspannungsabstand | 80 dB |
| Abmessungen (B × H) | 260 × 92 mm |
| Gewicht | 2,7 kg |
| Bauzeit | 1967 bis 1985 |
| Neupreis 1975 | 800 DM |
Der FM3 war Quads erster Stereo-UKW-Tuner. 1 µV Empfindlichkeit in Mono und 5 µV in Stereo an 75 Ω reichen in der Stadt für eine Zimmerantenne, auf dem Land gehört eine Dachantenne an die 75-Ω-Buchse. Die Abstimmung läuft rein mechanisch über Schnur und Drehkondensator, es gibt keine Senderspeicher und keine Frequenzanzeige; wer einen Sender gefunden hat, lässt den Knopf stehen. Mit 20 bis 15.000 Hz deckt der Tuner das ab, was UKW überträgt.
Der Frequenzgang bis 15 kHz ist keine Schwäche des FM3, sondern die Grenze des UKW-Verfahrens: Oberhalb liegt der 19-kHz-Pilotton, den jeder Tuner ausfiltern muss.
Stereo-Endstufe · 1967 bis 1985
Quad 303
Quads erste Transistorendstufe, Neupreis 1975: 798 DM, 1984: 940 DM
| Sinusleistung (IHF) | 2 × 45 W 8 Ω 2 × 28 W 16 Ω |
|---|---|
| Klirrfaktor | 0,03 % bei 1 W 0,09 % bei Nennleistung |
| Leistungsbandbreite | 10–60.000 Hz |
| Frequenzgang | 20–35.000 Hz +0 / −1 dB |
| Dämpfungsfaktor | 120 8 Ω |
| Fremdspannungsabstand | 100 dB |
| Geräuschspannungsabstand | 100 dB |
| Abmessungen (B × H × T) | 120 × 159 × 324 mm |
| Gewicht | 8,2 kg |
| Bauzeit | 1967 bis 1985 |
| Neupreis | 1975: 798 DM · 1984: 940 DM |
Die Endstufe QUAD 303 wurde von 1967 bis 1985 hergestellt. Sie hat das für QUAD typische unverwechselbare Aussehen. Sie war Quads erste Transistorendstufe. Diese Endstufe wurde auch professionell in Tonstudios und bei Rundfunksendern eingesetzt. Eine Neuerung bei dieser Endstufe war eine neue Schaltung mit der Bezeichnung „Triples Output Design“. Der Klang erinnert an den von Röhrenendstufen. Eine robuste unanfällige Endstufe.
Der 303 ist ein Transistorverstärker, dessen Klang an Röhren erinnert; wer das Original dieser Klangrichtung mit Garantie will, findet in unserer Röhrenverstärker-Kaufberatung die aktuellen Geräte.

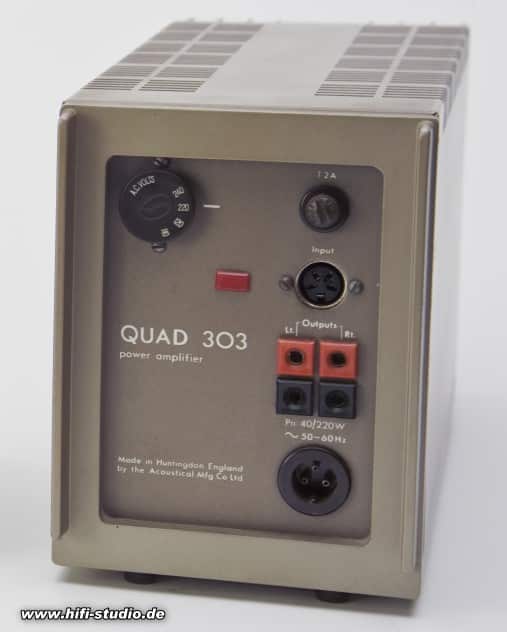

2 × 45 W an 8 Ω nach IHF, also über den ganzen Hörbereich gemessen, sind mehr, als die Zahl vermuten lässt: An Boxen mit 88 dB Wirkungsgrad reicht das für Zimmerlautstärke mit viel Reserve, an 4-Ω-Boxen oder bei Partypegel ist der 303 überfordert. Die Endstufe ist ein schmaler, tiefer Block: Anschlüsse und Netzschalter liegen auf der Front, die Kühlrippen oben; sie gehört deshalb frei stehend hinter oder neben die Anlage, nicht ins geschlossene Fach.
Worauf ich beim Gebrauchtkauf achte
Alle drei Geräte sind häufig zu finden, weil Quad sie achtzehn Jahre lang gebaut hat. Das macht die Preise moderat und die Auswahl groß; nimm das Exemplar, bei dem diese Punkte stimmen.
- 303: Elkos und Spannungsregler. Die Netzteilelkos aus den 60ern und 70ern sind nach fünfzig Jahren trocken. Brummen im Leerlauf oder ein Kanal, der nach zehn Minuten leiser wird, heißt Überholung. Ein 303 mit dokumentiertem Elkotausch ist den Aufpreis wert.
- 33: Steckadapter und Tasten. Die beiden Platinen für Tape und Disc auf der Rückseite müssen dabei sein. Alle Drucktasten mehrfach schalten; kratzende Tasten und Regler sind Kontaktreinigung, ein Kanal ohne Signal auf einer Taste ist Werkstatt.
- FM3: Stereo-Empfang prüfen. Mit angeschlossener Antenne einen starken Sender einstellen: Die Stereoanzeige muss stehen, der Ton rauschfrei sein. Driftet der Sender nach dem Aufwärmen weg, braucht der Tuner einen Abgleich in der Werkstatt.
- DIN statt Cinch. Alle Verbindungen laufen über DIN-Buchsen. Adapterkabel DIN auf Cinch gleich mitbestellen und beim 303 auf die DIN-Eingangsbuchse an der Front achten.
- Gehäuse und Holzsockel. Die lackierten Blechgehäuse haben oft Kratzer an den Kanten, das ist Patina. Das Holzgehäuse für 33 und FM3 ist selten; wenn es dabei ist, zahlt man es mit.
