The Fisher: Röhren-Receiver, Verstärker und Tuner aus New York mit technischen Daten

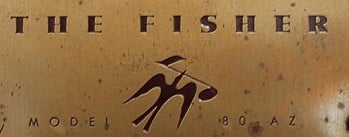

Die 80AZ war Anfang der Fünfziger ihrer Zeit weit voraus, und ihre Daten sprechen für sich: 30 W Mono bei 0,5 % Klirr, 0,05 % bei 10 W, 20 bis 20.000 Hz bei ±0,1 dB und über 95 dB Geräuschspannungsabstand. Hinter diesen Werten dürfen sich viele heutige Röhren-Monos getrost verstecken. Als Partner gehörten die Vorverstärker 80-C oder 50-PRC und die Tuner 80-T, 80-R oder FM-80 dazu. Wer heute zwei 80AZ bekommt, hat die Basis für eine exzellente Stereowiedergabe.

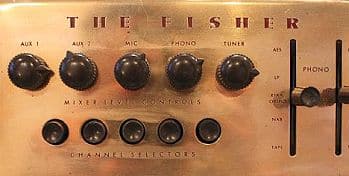

Kontrolleinheit 80-C Tuner 80-R und 80-T

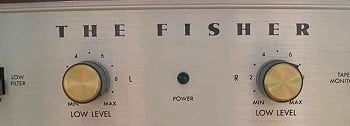

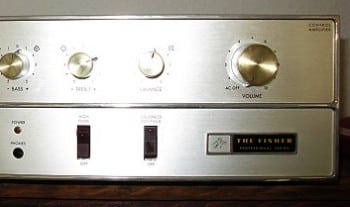

Kern der X-100-Serie ist ein 6BQ5-Verstärker mit 5AR4-Gleichrichter, bekannt für sehr musikalische Wiedergabe: ein toller Verstärker, solange du keine Lautsprecher mit zu geringer Impedanz laut fährst. Die X-100 waren Fishers Einstiegsverstärker in Ausstattung, Leistung und Preis, und die Serie ist so interessant wie verwirrend, weil kleine Änderungen einen neuen Buchstaben bekamen; eine D-Version gab es erst ab dem X-101. Alle vier Ausführungen X-100, X-100A, X-100B und X-100C sind konstruktiv gleich, teilen sich das Chassis und haben Premium-Mylar-Elkos; sie unterscheiden sich in Ausstattung und Sinusleistung.

Der X-100B von Ende 1962 bis Ende 1964 ist ein 7868-Verstärker mit 12AX7 in der Vorstufe und Kopfhöreranschluss; als Bausatz hieß er KX-100, dem nur das Einstellpoti für die Vorspannung fehlt, dort sitzt ein fester Widerstand. Der X-100C von Ende 1964 bis Anfang 1965 war einer der letzten Fisher-Röhrenverstärker, mit den 2,5 mm starken Frontplatten und den Knöpfen der ersten Transistorgeräte 600-T, TFM-300 und TX-300 und kleinen Änderungen in der Schaltung; die Daten sind die des X-100B. Das Holzgehäuse 10-U in Walnuss oder Mahagoni gab es gegen Aufpreis, das Metallgehäuse MC-1 war Serie.

X-100 und KX-100 sind international gesucht und erzielen die höchsten Preise der X-Serie, höchstwahrscheinlich wegen des Designs in der klassischen Fisher-Linie; das Angebot aller Ausführungen ist rar. Die Modelle A und C stehen technisch in nichts nach, erreichen diese Preise aber nicht.

Nachfolger X-101C

Der X-101C wurde von 1962 bis 1965 gebaut und löste 1964 die X-100-Reihe ab: zehn Röhren, vier 7591 im Ausgang für 2 × 25 W, sechs ECC83 in der Vorstufe, ein Ausgang für einen Center-Lautsprecher und getrennte Bass- und Höhenregler für jeden Kanal. Mit 88 dB Fremdspannungsabstand und 60 dB Übersprechdämpfung ist er der erwachsenere Verstärker neben dem X-100. Das Mahagoni-Holzgehäuse gab es als Zubehör, mit Gehäuse kostete er 1962 1.398 DM, und heute ist er ein schönes Sammlerobjekt.

Vorgänger X-100

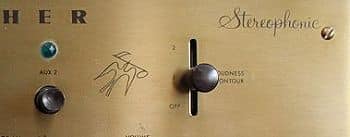

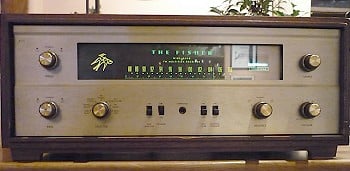

Der 400 von 1963 ist der UKW-Röhrenreceiver für den Alltag: 2 × 30 W Sinus nach IHF aus vier 7868, ein Tuner mit 1,8 µV Empfindlichkeit und 60 dB Selektivität und ein magisches Band EM84A als Abstimmanzeige. 15 kg und 450 mm Breite verlangen ein stabiles Regal. Wer ihn mit Phono betreibt, bekommt 70 dB Fremdspannungsabstand am MM-Eingang, an den Hochpegeleingängen 90 dB.

Transistor-Nachfolger 600T 500C

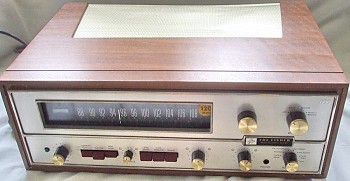

Der 600T von 1965 gehört zu den ersten Transistorgeräten von Fisher, mit den 2,5 mm starken Frontplatten, die auch der X-100C bekam. 2 × 45 W Sinus, 77 dB Fremdspannungsabstand am Phono-Eingang und 40 dB Kanaltrennung im Tuner sind der Schritt über den 400 hinaus, bei 1,5 kg weniger Gewicht. Die Kabel-Fernbedienung RK-40 passt auch an ihn.

Röhren-Vorgänger 400

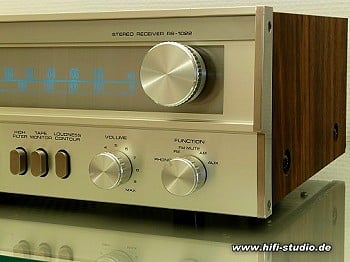

Der RS-1022 war 1977 der kleinste von sieben Fisher-Receivern; daneben gab es RS-1020, RS-1035, RS-1052, RS-1058, RS-1060 und RS-1080. Er ist ein Mittelklassegerät für Einsteiger, die einen preiswerten Receiver suchen: 2 × 24 W Sinus nach DIN, ein UKW-Teil mit 1,7 µV in Mono und 68 dB Geräuschspannungsabstand, dazu Mittelwelle. Nach der Faustregel von oben, Fisher bis 1970, fällt er in die Sanyo-Zeit; als günstiger Receiver mit Phono-Eingang taugt er trotzdem.

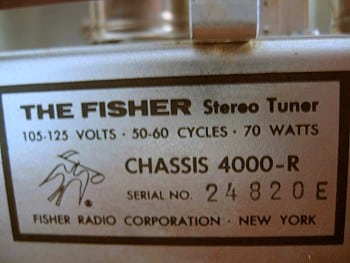

Der 4000-R ist ab 1959 die Konsolenversion des UKW/MW-Stereo-Röhrentuners 101-R, gebaut für den Musikschrank Fisher Futura II (Modell F-210) zusammen mit dem Verstärker X-101-A. Technisch und optisch sind beide gleich, der einzige Unterschied: Der 4000-R trägt keine Modellbezeichnung auf der Frontplatte. Vier Betriebsarten, ein separates Frontend und zwei getrennte Abstimmanzeigen für MW und UKW, dazu 1,6 µV Empfindlichkeit und 80 dB Übersprechdämpfung, auch heute Spitzenklasse.

Verstärker X-101C

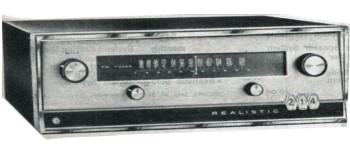

Den Realistic 214 baute Fisher 1963 für Radio Shack, die Filialen der Radio Shack Corporation, früher Tandy. Elf Röhren, ein magisches Auge als Abstimmanzeige und eine Schaltung, die AFC überflüssig machte; auf der Front vier Regler für Muting, Senderwahl und die vierfache Funktionswahl, hinten Ausgänge für ein Stereo-Tonbandgerät. Als Bausatz gab es ihn für 150 US-Dollar; heute ist er gesucht und selten zu finden.

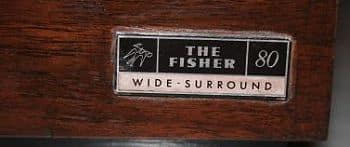

Der WS-80 wurde von 1971 bis 1974 verkauft, WS steht für Wide Surround: ein omnidirektionaler Lautsprecher, der nach allen Seiten abstrahlt, wie man es von Sonab und Pöhler aus dieser Zeit kennt. Drei Wege im geschlossenen Gehäuse mit 250-mm-Tieftöner, 140-mm-Mitteltöner und 76-mm-Breitbandhochtöner, getrennt bei 400 und 1.500 Hz, 35 bis 20.000 Hz, 30 W Sinus an 8 Ω und 82 dB Schalldruck, also ein Fall für einen Verstärker mit Reserven. Der kleinere WS-70 ab 1970 ist ein Zweiwegesystem mit 200-mm-Tieftöner. 1971 kostete der WS-80 130 US-Dollar, damals 450 DM das Stück, der WS-70 110 US-Dollar oder 379 DM.

Ein omnidirektionales System ist eine sphärische Box mit dreidimensionaler 360°-Abstrahlung. Die Produktion solcher Systeme begann 1958, vor allem für High Fidelity; ein frühes Patent meldete ein gewisser Moore am 19. Oktober 1937 an (US-Patent 2096192), ein weiteres Jesse C. Irby Jr. am 11. April 1961 (US-Patent 2979150). Zwei Bauarten gibt es: mehrere gerichtete Lautsprecher in einem konventionellen Gehäuse oder ein kugelförmiges Gehäuse mit bis zu elf Einheiten oben, unten, links und rechts. Trotz ihrer Qualität sind sie groß, schwer und aufwendig herzustellen.
