McIntosh HiFi-Klassiker: MC 275, MC 2105, C 22, MR 78, MAC 1700 und über 50 weitere Geräte von 1949 bis 1989 mit technischen Daten
57 McIntosh-Geräte von 1949 bis Ende der achtziger Jahre mit technischen Daten, 61 Fotos und Neupreisen in DM: Röhren-Endstufen vom 20-W-2 bis zur MC 275, Transistor-Endstufen von MC 250 bis MC 2300, die Vorverstärker C 4 bis C 33, die Tuner MR 55 bis MR 78, die Receiver MAC 1500 bis MAC 4100 und die Zweitmarke Stereotech. Dazu die Firmengeschichte von Frank McIntosh und Gordon Gow, die Baujahre von 88 Modellen und die Liste der Holzgehäuse.
- Gegründet
- 1949, Binghamton
- Gründer
- Frank H. McIntosh
- Bekannt für
- MC 275, C 22, MR 78
- Auf dieser Seite
- 57 Modelle
Firmengeschichte kompakt: McIntosh Laboratory
Frank H. McIntosh wurde 1906 in Omaha, Nebraska geboren und wurde 83 Jahre alt. McIntosh war ein äußerst musikalischer Mensch. Ein Stipendium für ein Musikstudium lehnte er ab ihn interessierte wesentlich mehr die Technik der Musikreproduktion. McIntosh studierte Mathematik und Radiotechnik, schrieb Kolumnen über Radiotechnik für verschiedene Zeitungen und wurde Redakteur für das Magazin „Popular Mechanics“. Die McIntosh Firmen Geschichte begann Mitte der 1940er Jahre. Frank H. McIntosh hatte 1945 in Washington eine Beratungsfirma. Die Aufgabe war es hochwertiges technisches Equipment für Radio und TV Sender zu testen und zu beschaffen. Er verlangte von den Anbietern dieser Geräte hohe Leistung in Verbindung mit geringen Verzerrungen. Viele Verstärker erfüllten die an sie gestellten Anforderungen nicht. Das war letztlich für Frank McIntosh der Anstoß eigene Hifi Verstärker zu entwickeln. Die Qualität der von ihm später produzierten Verstärker übertraf nicht nur die an sie gestellten Anforderungen sondern auch den damals gültigen Industriestandard. Um diesen Entwicklungen weiter gerecht werden zu können wurde 1946 von McIntosh Gordon Gow als Assistent angeheuert um gemeinsam einen Verstärker mit einer außergewöhnlichen Leistung zu produzieren und den Standard für die Audio Branche zu setzen. Das Ergebnis war die Endstufe McIntosh 50W-1 (50 Watt Sinus bei einem Frequenzgang von 20 bis 20.000 Hz mit weniger als 0,3% Verzerrungen).
Sie enthielt McIntoshs erste patentierte Schaltung (Patent 1949), die Unity Coupled Circuit Schaltung. Diese Technologie ist noch heute im Einsatz. Die Firma McIntosh Laboratory Inc. wurde im Jahr 1949 mit Frank McIntosh als Präsident und Gordon Gow als Vize Präsident gegründet. Weitere Mitarbeiter waren Maurice Painchaud, zuständig für die Qualitätskontrolle und Sidney A. Corderman im Bereich Forschung und Entwicklung. 1949 produzierte McIntosh den ersten Vorverstärker, den Mono Vorverstärker McIntosh AE-1. Die Wirtschaft der 50er Jahre wurde unter anderem von der kommerziellen Nutzung von TV und Musikwiedergabe positiv beeinflusst. McIntosh fand schnell seinen Weg in den aufstrebenden HiFi-Markt. Im Jahr 1950 wurde Gordon Gow Exekutive Vize Präsident und die Firma McIntosh produzierte den Nachfolger des AE1, den McIntosh AE2 Vorverstärker, der bis 1952 hergestellt wurde. McIntosh brachte 1952 die Endstufe A116, den Vorverstärker C108 und McIntosh`s erstes Lautsprecher System F100 auf den Markt. 1953 folgte die Endstufe MC30 und der Vorverstärker C4. 1956 war es nötig auf Grund des Wachstums der Firma diese zu vergrößern. das Unternehmen zog an seinen heutigen Standort: 2 Chambers Street, Binghamton, NY. Die Produktion ging voran und 1957 kam McIntoshs erster Tuner, der UKW/MW Tuner McIntosh MR55, auf den Markt. Die 60er Jahre waren durch Innovationen geprägt und alle Geräte von McIntosh bekamen die berühmte Front Panel Beleuchtung welche die Hifi Geräte von McIntosh unverwechselbar machte.
Dieses Design fand großen Anklang bei den Käufern und wird seitdem bis heute beibehalten. Es heißt das Gordon Gow das Aussehen der Frontplatte vorgeschlagen hat und nach dem Entwurf mit Tinte die McIntosh typischen goldenen Lettern aufgetragen hat. Das FM Multipath Anzeigegerät MI-2 war das erste Gerät mit einer Ganzglas Frontplatte. 1962 begann die Zusammenarbeit von McIntosh und Dave O’Brien. Die McIntosh Lautsprecher Produktion begann 1967. Highlights aus dem 60er Jahrzehnt waren die Einführungen der ersten Stereo Endstufe McIntosh MC240, der erste Tuner Vorverstärker mit dem Panloc Montage System, McIntosh MX110, die Tuner MR67 und MR71, das erste reine Transistor Produkt: der Vorverstärker McIntosh C24, die ersten Transistor Endstufen, MC250, MC2100, MC2505 und MC2105, der erste Transistor Tuner-Vorverstärker, der MX112 sowie McIntoshs erster Receiver, der McIntosh MAC1500. Beim Woodstock Music Festival 1969 wurden unter anderem etliche Verstärker von McIntosh verwendet (Mark Levinson stattete ebenfalls das Festival mit seinen Verstärkern aus). Es ist mehr als wahrscheinlich das Mc Intosh und Levinson sich bei dieser Gelegenheit kennengelernt haben. 1970 die ersten Modelle der McIntosh Lautsprecher Palette: ML1, ML2 und ML4.
Der Tuner McIntosh MR78 wurde 1972 vorgestellt und ist heute als zeitloser Klassiker berühmt. McIntosh bekam im gleichen Jahr ein weiteres Patent für das Schaltungsdesign des Tuners. McIntosh bekam weitere Patente für Lautsprecher und Equalizer Systeme sowie für die Power Guard® Schaltung. 1973 beschloss Frank McIntosh eine separate Receiverreihe unter dem Namen Stereotech auf den Mark zu bringen, eine sogenannte Low Budget Serie welche nicht unter dem Namen McIntosh verkauft werden sollte. Der erste UKW / MW Stereo Receiver war der Stereotech 1200, Leistung 2 x 50 Watt an 8 Ohm. Es folgten 1975 die Modelle 1230 und 1270. Die Receiver wurden von McIntosh entworfen und von FEC, Foster Electric Company, in Japan gebaut. Allerdings stellte sich kein wirtschaftlicher Erfolg ein und so wurde die Produktion bereits 1976 wieder eingestellt. Die Band Grateful Dead benutzte 1974 für ihre zweijährige Tournee „Wall of Sound“ McIntosh Verstärker. Frank McIntosh ging 1977 in den Ruhestand und Gordon Gow wurde Präsident der McIntosh Laboratory Inc. 1980 wurde ein großer schalltoter Raum für die Lautsprecher McIntosh Division mit umfangreichen Testeinrichtungen eingerichtet. Der McIntosh XR16 war das erste Lautsprechersystem welches von diesen Tests profitierte.
Wer den MR78 nur fürs Radio vermisst: Unsere Internetradio-Kaufberatung zeigt Geräte mit UKW, DAB+ und Internet-Streams.
McIntosh bekam in den 80er Jahren weitere Patente. 1980, die Endstufe MC2500 und das Lautsprechersystem XRT20 wurden patentiert. 1983 kam der erste Moving Coil Tonabnehmer von McIntosh MCP-1. 1984 folgten zwei weitere Moving Coil Tonabnehmer: MCC800 und MCC1000. Der erste CD Player von McIntosh war 1985 der MCD7000. Im selben Jahr wurde ebenfalls das Lautsprechersystem McIntosh XRT18 vorgestellt. Leider verstarb Gordon Gow unerwartet im Juni 1989. Nach Gordon Gows Tod übernahm Maurice Painchaud, mittlerweile Vize Präsident und Verantwortlicher für die Finanzen, die zusätzlichen Aufgaben als Präsident. Die Unternehmensleitung arrangierte eine Fusion mit der US Tochtergesellschaft von Clarion Co. Ltd, Japan. Clarion übernahm McIntosh für rund 29 Millionen Dollar. Vorraussetzung für die Übernahme war die Zusage das alles bei McIntosh so bleibt wie es schon immer war. Was das Ansehen von McIntosh heute ausmacht ist die Beständigkeit der Produkte, höchste Qualität und der Verzicht auf teure Experimente. Im Gegensatz zu vielen anderen Herstellern hat man nie einen Modetrend, z.B. silberne, schwarze Frontplatten, mitgemacht. Man blieb immer einer Linie treu! Im Laufe der Firmengeschichte wurden unzählige Modelle gefertigt. Verständlicherweise können nicht alle hier auf dieser Seite aufgeführt werden. Deshalb nur die heute am begehrtesten und meist verkauften. Heute erreichen klassische McIntosh Geräte höchste Preise. Mit recht!
Wer den Röhrenklang der MC-Serie will, ohne Sammlerpreise zu zahlen, findet in unserer Röhrenverstärker-Kaufberatung aktuelle Geräte, die dieselbe Idee verfolgen: Ausgangsübertrager, Röhren, warmer Klang.
- 1946Gordon Gow wird Assistent, Endstufe 50W-1: 50 W Sinus, unter 0,3 % Verzerrungen
- 1949Gründung von McIntosh Laboratory, Patent Unity Coupled Circuit, Vorverstärker AE-1
- 1950Vorverstärker AE2, gebaut bis 1952
- 1952Endstufe A116, Vorverstärker C108, erster Lautsprecher F100
- 1953Endstufe MC 30 und Vorverstärker C 4
- 1956Umzug nach 2 Chambers Street, Binghamton, bis heute der Firmensitz
- 1957Erster Tuner MR 55 für UKW und Mittelwelle
- 1960erErste Stereo-Endstufe MC 240, Tuner-Vorverstärker MX 110 mit Panloc, erstes Transistorgerät C 24, erster Receiver MAC 1500
- 1969Woodstock: McIntosh-Verstärker auf der Bühne
- 1972Tuner MR 78 mit eigenem Patent
- 1973Zweitmarke Stereotech, gebaut von Foster Electric in Japan, bis 1976
- 1977Frank McIntosh geht in den Ruhestand, Gordon Gow wird Präsident
- 1985Erster CD-Player MCD 7000
- 1989Gordon Gow stirbt; Clarion übernimmt McIntosh für rund 29 Millionen Dollar
So liest du die Steckbriefe: IHF ist die Sinusausgangsleistung an 8 Ω von 20 bis 20.000 Hz, DIN die Sinusausgangsleistung an 4 Ω bei 1.000 Hz und 1 % Klirrfaktor; Geräuschspannungsabstände sind A-bewertet, Klirrfaktor und Intermodulation stehen in Prozent. Die Baujahre im Steckbrief stammen aus der Archivtabelle des Modells; für alle übrigen Geräte steht die Baujahresliste unten, dazu die Holzgehäuse von L 11 bis L 112. Was DIN und IHF unterscheidet, erklärt unser Ratgeber DIN und IHF.
Röhren-Endstufen 1951–1973 · 11 Modelle
Elf Röhren-Endstufen von 1951 bis 1973: vom 20-W-2 mit 6V6-Röhren über die Mono-Blöcke MC 30, MC 40, MC 60 und MC 75 bis zur Stereo-Endstufe MC 275 mit 2 × 75 W.
Mono-Endstufe, Röhren · 1951–1954
McIntosh 20-W-2
| Sinusleistung (IHF) | 20 W |
|---|---|
| Musikleistung | 40 W |
| Klirrfaktor | 0,1 % (max.) |
| Frequenzgang | 20–20.000 Hz ± 0,1 dB |
| Geräuschspannungsabstand | 80 dB |
| Ausgangsimpedanz | 4, 8, 16 und 32 Ω |
| Bestückung · Röhren | 6: 1 × 5Y3, 1 × 12AX7 2 × 6J5, 2 × 6V6GT |
| Netzteil | extern, nicht im Lieferumfang |
| Neupreis 1953 | 630 DM |
Der 20-W-2 ist die kleine Mono-Endstufe der ersten Jahre: 20 W Sinus aus zwei 6V6GT, Frequenzgang 20 bis 20.000 Hz mit nur 0,1 dB Abweichung, Ausgänge für 4 bis 32 Ω. Das Netzteil war extern und nicht im Lieferumfang, 630 DM kostete das Chassis 1953. Für Stereo brauchst du zwei, für wirkungsgradstarke Lautsprecher reichen die 20 W.
Mono-Endstufe, Röhren · 1951–1955
McIntosh 50-W-2
| Sinusleistung (IHF) | 50 W |
|---|---|
| Musikleistung | 100 W |
| Klirrfaktor | 0,1 % (max.) |
| Leistungsbandbreite | 10–100.000 Hz ± 3 dB |
| Frequenzgang | 20–20.000 Hz ± 0,1 dB |
| Geräuschspannungsabstand | 90 dB |
| Ausgangsimpedanz | 4, 8, 16 und 32 Ω |
| Bestückung · Röhren | 7: 2 × 5U4G, 1 × 12AX7 2 × 6J5, 2 × 6L6G |
| Netzteil | extern, im Lieferumfang |
| Neupreis 1953 | 1.050 DM |
Der 50-W-2 ist der große Bruder des 20-W-2 mit 50 W Sinus aus zwei 6L6G und 100 W Musikleistung; das Netzteil mit zwei 5U4G gehört hier zum Lieferumfang. 90 dB Geräuschspannungsabstand und eine Leistungsbandbreite von 10 bis 100.000 Hz. 1.050 DM 1953; der Name führt die 50W-1 von 1949 fort, mit der die Firma begann.
Mono-Endstufe, Röhren · 1953–1954
McIntosh A116
| Sinusleistung (IHF) | 30 W |
|---|---|
| Musikleistung | 40 W |
| Klirrfaktor | 0,5 % (max.) |
| Frequenzgang | 20–30.000 Hz ± 0,1 dB 10–50.000 Hz ± 0,5 dB |
| Geräuschspannungsabstand | 85 dB |
| Ausgangsimpedanz | 4, 8, 16 Ω |
| Bestückung · Röhren | 6: 2 × 6BG6-G, 2 × 12BH7 1 × 12AX7, 1 × 5U4G |
| Eingangsspannung | Eingang 1: 5–30 V, regelbar Eingang 2: 2,5 V für C-104 |
| Netzteil | extern, nicht im Lieferumfang |
| Neupreis 1953 | 620 DM |
Die A116 gehört zur ersten Generation Anfang der Fünfziger, zusammen mit dem Vorverstärker C108, und bringt 30 W Sinus aus zwei 6BG6-G. Zwei Eingänge: einer regelbar von 5 bis 30 V, der zweite mit 2,5 V fest für den Vorverstärker C-104. 620 DM 1953 ohne Netzteil, Ausgänge für 4, 8 und 16 Ω.
Mono-Endstufe, Röhren · 1954–1963
McIntosh MC 30
-
MC 30, Archivfoto der alten Unterseite: Chassis mit den beiden Übertragern -
MC 30, Archivfoto der alten Unterseite: Chassis mit den beiden Übertragern -
MC 30, Archivfoto der alten Unterseite: Chassis mit den beiden Übertragern
| Baujahre | 1954–1963 Baujahresliste |
|---|
Die alte Unterseite zum MC 30 ist nicht mehr im Archiv. Du hast Daten, Prospekt oder Fotos? Schreib uns, wir ergänzen den Abschnitt mit Namensnennung.
Die MC 30 ist McIntoshs Mono-Endstufe der Fünfziger, in der Baujahresliste von 1954 bis 1963 geführt, zeitgleich mit dem Vorverstärker C 4. Zwei Stück ergeben eine Stereoanlage. Technische Daten hat das Archiv nicht mehr; das zweite Foto stammt von der alten Unterseite.
Mono-Endstufe, Röhren · 1955–1961
McIntosh MC 60
| Sinusleistung (IHF) | 60 W |
|---|---|
| Klirrfaktor | 0,3 % (60 W) |
| Frequenzgang | 20–30.000 Hz ± 0,1 dB 16–60.000 Hz ± 0,5 % |
| Dämpfungsfaktor | 15 / 4, 8, 16 Ω 16 / 600 Ω |
| Geräuschspannungsabstand | 90 dB |
| Ausgangsimpedanz | 4, 8, 16, 600 Ω |
| Eingangsspannung | 0,5–30 V |
| Bestückung · Röhren | 6: 2 × 5U4GA, 2 × 12AX7, 1 × 12AU7, 1 × 12BH7, 2 × 6550 |
Die MC 60 ist die 60-W-Mono-Endstufe von 1955 bis 1961 mit zwei 6550 in der Endstufe und zwei 5U4GA als Gleichrichter. 0,3 % Klirrfaktor bei voller Leistung, 90 dB Geräuschspannungsabstand, Ausgänge für 4, 8, 16 und 600 Ω, der Eingang nimmt 0,5 bis 30 V. Ein Paar MC 60 war in den späten Fünfzigern die Stereo-Lösung, bevor 1960 die MC 240 kam.
Mono-Endstufe, Röhren · 1962–1969
McIntosh MC 40
| Sinusleistung (IHF) | 40 W |
|---|---|
| Klirrfaktor | 0,5 % (max.) |
| Frequenzgang | 20–20.000 Hz ± 0,1 dB 16–60.000 Hz 0 |
| Dämpfungsfaktor | 12 |
| Geräuschspannungsabstand | 90 dB |
| Ausgangsimpedanz | 4, 8, 16, 125, 150, 600 Ω |
| Ausgangsspannung | 25 V (70,7 V max.) |
| Röhren | 6: 2 × 6L6GC, 2 × 12AX7 1 × 12AU7, 1 × 12BH7 |
| Bestückung · Röhren | 6: 2 × 6L6GC, 2 × 12AX7, 1 × 12AU7, 1 × 12BH7 |
| Neupreis | 640 DM |
Die MC 40 ist die Mono-Endstufe der Sechziger: 40 W aus zwei 6L6GC, Ausgänge für 4, 8 und 16 Ω und zusätzlich für 125, 150 und 600 Ω, also auch für Beschallung und Studio. 640 DM pro Stück. Die MC 50 übernimmt 1969 ihre Daten mit 50 W.
Mono-Endstufe, Röhren · 1969–1970
McIntosh MC 50
Daten wie MC 40
| Sinusleistung (IHF) | 1 × 50 W |
|---|---|
| Neupreis 1970 | 820 DM |
Die MC 50 ist die MC 40 mit 50 W Sinus, gebaut 1969 bis 1970 für 820 DM. Alle weiteren Daten stehen bei der MC 40.
Mono-Endstufe, Röhren · 1961–1970
McIntosh MC 75
| Baujahre | 1961–1970 Baujahresliste |
|---|
Die alte Unterseite zum MC 75 ist nicht mehr im Archiv. Du hast Daten, Prospekt oder Fotos? Schreib uns, wir ergänzen den Abschnitt mit Namensnennung.
Die MC 75 steht in der Baujahresliste von 1961 bis 1970, parallel zur Stereo-Endstufe MC 275. Daten und Fotos der alten Unterseite fehlen im Archiv.
Stereo-Endstufe, Röhren · 1961–1967
McIntosh MC 225
Daten wie MC 275
| Sinusleistung (IHF) | 2 × 25 W |
|---|---|
| Neupreis | 1.540 DM |
Die MC 225 ist die kleine Stereo-Endstufe neben der MC 275: 2 × 25 W, gebaut 1961 bis 1967, 1.540 DM. Die übrigen Daten entsprechen der MC 275.
Stereo-Endstufe, Röhren · 1960–1969
McIntosh MC 240
Daten wie MC 275
| Sinusleistung (IHF) | 2 × 40 W |
|---|---|
| Neupreis | 2.245 DM |
Die MC 240 ist McIntoshs erste Stereo-Endstufe, 1960 bis 1969 gebaut, 2 × 40 W für 2.245 DM. Die Daten entsprechen der MC 275, nur die Leistung ist kleiner.
Stereo-Endstufe, Röhren · 1961–1973
McIntosh MC 275
| Sinusleistung (IHF) | 2 × 75 W an 4, 8 + 16 Ω |
|---|---|
| Musikleistung | 2 × 110 W |
| Klirrfaktor | 0,1 % (2,5 V) 0,3 % (10 V) |
| Frequenzgang | 16–60.000 Hz +0 / -0,5 dB |
| Dämpfungsfaktor | über 14 / 4 Ω |
| Fremdspannungsabstand | 90 dB |
| Geräuschspannungsabstand | 95 dB |
| Ausgangsimpedanz | 2, 4, 8 + 16 Ω |
| Eingangsspannung | 5–30 V (regelbar) |
| Röhren | 11 |
| Dioden | 3 (Silizium) |
| Maße (B × H × T) | 445 × 318 × 203 mm |
| Gewicht | 30,5 kg |
| Neupreis | 3.410 DM |
Die MC 275 ist die McIntosh-Endstufe schlechthin: 2 × 75 W Sinus an 4, 8 oder 16 Ω, 2 × 110 W Musikleistung, elf Röhren, 30,5 kg. 0,1 % Klirrfaktor bei 2,5 V, Frequenzgang 16 bis 60.000 Hz, der Eingang lässt sich von 5 bis 30 V regeln. 3.410 DM Neupreis, gebaut von 1961 bis 1973; MC 225 und MC 240 teilen Daten und Aufbau mit weniger Leistung.
Röhrenklang ohne Sammlerpreise: Röhrenverstärker-Kaufberatung ›
Transistor-Endstufen 1967–1988 · 14 Modelle
Vierzehn Transistor-Endstufen von 1967 bis 1988: MC 250 und MC 2105 als erste, die MC 2300 mit 2 × 300 W und 56 kg als größte, die MC 2002 von 1984 als jüngste.
Stereo-Endstufe, Transistoren · 1967–1979
McIntosh MC 250
| Sinusleistung (IHF) | 2 × 50 W an 4, 8 + 16 Ω |
|---|---|
| Mono | 100 W an 2, 4, 8 Ω |
| Klirrfaktor | 0,25 % (250 mV) |
| Intermodulation | 0,25 % |
| Leistungsbandbreite | 20–20.000 Hz |
| Frequenzgang | 20–20.000 Hz +0 / -0,25 dB |
| Dämpfungsfaktor | 15 (4 Ω) · 38 (8 Ω) · 17 (16 Ω) |
| Fremdspannungsabstand | 90 dB |
| Geräuschspannungsabstand | 90 dB |
| Ausgangsimpedanz | 1, 2, 4, 8 Ω |
| Eingangsspannung | 0,5 V 20 kΩ |
| Maße (B × H × T) | 270 × 180 × 370 mm |
| Gewicht | 13 kg |
Die MC 250 gehört zu den ersten Transistor-Endstufen der Firma und ist mit 27 cm Breite schmal: 13 kg, 2 × 50 W an 4, 8 und 16 Ω oder 100 W mono, 0,25 % Klirrfaktor, 90 dB Geräuschspannungsabstand. Ein Gerät für kleine Räume und für alle, die zwei Stück als Mono-Blöcke nebeneinander stellen wollen.
Stereo-Endstufe, Transistoren · 1969–1978
McIntosh MC 2100
| Sinusleistung (IHF) | 2 × 105 W |
|---|---|
| Mono | 210 W |
| Klirrfaktor | 0,25 % (250 mV) |
| Intermodulation | 0,25 % |
| Frequenzgang | 20–20.000 Hz +0 / -0,25 dB |
| Dämpfungsfaktor | über 11 / 8 Ω |
| Fremdspannungsabstand | 90 dB |
| Geräuschspannungsabstand | 90 dB |
| Ausgangsspannung | 25 V (max.) |
| Ausgangsimpedanz | 4, 8, 16 Ω (Mono 2, 4, 8 Ω) |
| Eingangsspannung | 0,5 V 200 kΩ |
Die MC 2100 teilt Leistung und Daten mit der MC 2105: 2 × 105 W oder 210 W mono, 0,25 % Klirrfaktor, 90 dB Geräuschspannungsabstand, Eingang 0,5 V an 200 kΩ. Gebaut von 1969 bis 1978; die Firmengeschichte zählt sie zu den ersten Transistor-Endstufen der Marke.
Stereo-Endstufe, Transistoren · 1967–1977
McIntosh MC 2105
| Sinusleistung (IHF) | 2 × 105 W |
|---|---|
| Klirrfaktor | 0,25 % (Vollast) |
| Intermodulation | 0,25 % |
| Leistungsbandbreite | 10–100.000 Hz |
| Frequenzgang | 20–20.000 Hz +0 / -0,1 dB |
| Dämpfungsfaktor | über 18 / 4 Ω |
| Fremdspannungsabstand | 90 dB |
| Geräuschspannungsabstand | 90 dB |
| Ausgangsspannung | 25 V (max.) |
| Ausgangsimpedanz | 1, 2, 4, 8, 16 Ω |
| Eingangsspannung | 0,5 V 20 kΩ |
| Maße (B × H × T) | 410 × 180 × 370 mm |
| Gewicht | 29,5 kg |
| Holzgehäuse | L 54 (Walnuss), L 62 (Walnuss) |
| Holzgehäuse | L 54 (Walnuss), L 62 (Walnuss) |
| Holzgehäuse | L 54 (Walnuss), L 62 (Walnuss) |
| Neupreis | 4.600 DM |
Die MC 2105 gehört zu den ersten Transistor-Endstufen von McIntosh: 2 × 105 W an Ausgängen für 1 bis 16 Ω, 0,25 % Klirrfaktor bei Vollast, 29,5 kg. 4.600 DM Neupreis, gebaut 1967 bis 1977.
Stereo-Endstufe, Transistoren · 1967–1977
McIntosh MC 2505
| Sinusleistung (IHF) | 2 × 50 W an 2, 4, 8 + 16 Ω |
|---|---|
| Mono | 100 W |
| Klirrfaktor | 0,1 % (100 W ) |
| Intermodulation | 0,1 % |
| Leistungsbandbreite | 10–100.000 Hz +0 / – 3 dB |
| Frequenzgang | 20–20.000 Hz +0 / -0,25 dB |
| Dämpfungsfaktor | über 14 / 4 Ω |
| Fremdspannungsabstand | 90 dB |
| Geräuschspannungsabstand | 95 dB |
| Ausgangsimpedanz | 2, 4, 8 + 16 Ω |
| Eingangsspannung | 0,5 V 20 kΩ |
| Maße (B × H × T) | 410 × 160 × 380 mm |
| Gewicht | 17,2 kg |
| Holzgehäuse | L 12 (Walnuss), L 52A (Walnuss) |
| Holzgehäuse | L 12 (Walnuss), L 52A (Walnuss) |
| Holzgehäuse | L 12 (Walnuss), L 52A (Walnuss) |
| Neupreis | 3.200 DM |
Die MC 2505 ist die 50-Watt-Transistor-Endstufe, in der Baujahresliste von 1967 bis 1977, 17,2 kg, 3.200 DM. 2 × 50 W an 2 bis 16 Ω, 100 W mono, 0,1 % Klirrfaktor bei voller Leistung. Die Firmengeschichte zählt sie zu den ersten Transistor-Endstufen der Marke.
Stereo-Endstufe, Transistoren · 1975–1982
McIntosh MC 2120
| Sinusleistung (IHF) | 2 × 120 W an 2, 4, 8 + 16 Ω |
|---|---|
| Klirrfaktor | 0,1 % (max. Ausgangsleistung) |
| Intermodulation | 0,1 % |
| Leistungsbandbreite | 10–100.000 Hz +0 / -0,25 dB |
| Frequenzgang | 20–20.000 Hz +0 / -3 dB |
| Dämpfungsfaktor | über 20 / 8 Ω |
| Fremdspannungsabstand | 90 dB |
| Geräuschspannungsabstand | 95 dB |
| Ausgangsimpedanz | 2, 4, 8 + 16 Ω |
| Eingangsspannung | 1 V 20 kΩ |
| Maße (B × H × T) | 410 × 130 × 330 mm |
| Gewicht | 25,9 kg |
| Neupreis | 4.000 DM |
Die MC 2120 ist die flache Endstufe der Mittelklasse: 2 × 120 W an 2 bis 16 Ω, 13 cm hoch, 25,9 kg, Eingang 1 V an 20 kΩ. 4.000 DM Neupreis. Die MC 2125 ist das Schwestermodell mit Mono-Brückung auf 240 W.
Stereo-Endstufe, Transistoren · 1976–1981
McIntosh MC 2125
| Sinusleistung (IHF) | 2 × 120 W an 2, 4, 8 + 16 Ω |
|---|---|
| Mono | 240 W |
| Klirrfaktor | 0,1 % (240 W ) |
| Intermodulation | 0,1 % |
| Leistungsbandbreite | 10–100.000 Hz +0 / -0,25 dB |
| Frequenzgang | 20–20.000 Hz +0 / -3 dB |
| Dämpfungsfaktor | über 20 / 8 Ω 14 / 16 Ω |
| Fremdspannungsabstand | 90 dB |
| Geräuschspannungsabstand | 95 dB |
| Ausgangsspannung | 43,8 V (max.) |
| Ausgangsimpedanz | 2, 4, 8 + 16 Ω |
| Eingangsspannung | 0,5 V 20 kΩ |
| Maße (B × H × T) | 410 × 140 × 370 mm |
| Gewicht | 29,5 kg |
| Holzgehäuse | L 52A (Walnuss) |
| Holzgehäuse | L 52A (Walnuss) |
| Holzgehäuse | L 52A (Walnuss) |
| Neupreis | 4.300 DM |
Die MC 2125 ergänzt die MC 2120 um den Mono-Betrieb mit 240 W und einen Eingang mit 0,5 V Empfindlichkeit. 2 × 120 W, 0,1 % Klirrfaktor bei 240 W, 43,8 V maximale Ausgangsspannung, 29,5 kg. 4.300 DM Neupreis.
Stereo-Endstufe, Transistoren · 1976–1982
McIntosh MC 2200
| Sinusleistung (IHF) | 2 × 200 W |
|---|---|
| Klirrfaktor | 0,02 % (250 mV) |
| Intermodulation | 0,02 % |
| Leistungsbandbreite | 10–100.000 Hz |
| Frequenzgang | 20–20.000 Hz +0 / -0,25 dB |
| Dämpfungsfaktor | über 30 / 8 Ω |
| Fremdspannungsabstand | 90 dB |
| Geräuschspannungsabstand | 95 dB |
| Ausgangsspannung | 25 V (max.) |
| Ausgangsimpedanz | 1, 2, 4, 8 Ω (Mono + 16 Ω) |
| Eingangsspannung | 0,75 V + 2,5 V 50 kΩ |
| Transistoren | 85 |
| Dioden | 47 |
| IC | 14 |
| Maße (B × H × T) | 410 × 177 × 370 mm |
| Gewicht | 39 kg |
| Neupreis | 4.000 DM |
Die MC 2200 ist die 200-Watt-Endstufe von 1976 bis 1982: 2 × 200 W an Ausgängen für 1, 2, 4 und 8 Ω, 0,02 % Klirrfaktor, 39 kg, 85 Transistoren und 14 ICs. Zwei Eingänge mit 0,75 und 2,5 V Empfindlichkeit. 4.000 DM Neupreis; die MC 2205 ist das Schwestermodell mit identischen Daten für 5.200 DM.
Stereo-Endstufe, Transistoren · 1975–1981
McIntosh MC 2205
| Sinusleistung (IHF) | 2 × 200 W |
|---|---|
| Klirrfaktor | 0,02 % (250 mV) |
| Intermodulation | 0,02 % |
| Leistungsbandbreite | 10–100.000 Hz |
| Frequenzgang | 20–20.000 Hz +0 / -0,25 dB |
| Dämpfungsfaktor | über 30 / 8 Ω |
| Fremdspannungsabstand | 90 dB |
| Übersprechdämpfung | 80 dB |
| Ausgangsimpedanz | 1, 2, 4, 8 Ω (Mono + 16 Ω) |
| Eingangsspannung | 0,75 V + 2,5 V 50 kΩ |
| Maße (B × H × T) | 410 × 180 × 368 mm |
| Gewicht | 38,6 kg |
| Holzgehäuse | L 54 (Walnuss), L 62 (Walnuss) |
| Holzgehäuse | L 54 (Walnuss), L 62 (Walnuss) |
| Holzgehäuse | L 54 (Walnuss), L 62 (Walnuss) |
| Neupreis | 5.200 DM |
Die MC 2205 teilt die Daten der MC 2200: 2 × 200 W, 0,02 % Klirrfaktor, 80 dB Übersprechdämpfung, 38,6 kg. Gebaut 1975 bis 1981 für 5.200 DM. Das Modell für alle, die eine 200-Watt-McIntosh der Siebziger suchen.
Stereo-Endstufe, Transistoren · 1981–1986
McIntosh MC 2255
| Sinusleistung (IHF) | 2 × 250 W |
|---|---|
| Klirrfaktor | 0,02 % (250 mV) |
| Intermodulation | 0,02 % |
| Leistungsbandbreite | 10–100.000 Hz |
| Frequenzgang | 20–20.000 Hz +0 / -0,25 dB |
| Dämpfungsfaktor | über 30 / 8 Ω |
| Fremdspannungsabstand | 90 dB |
| Geräuschspannungsabstand | 95 dB |
| Ausgangsspannung | 25 V (max.) |
| Ausgangsimpedanz | 1, 2, 4, 8 Ω (Mono + 16 Ω) |
| Eingangsspannung | 0,75 V + 2,5 V 50 kΩ |
| Maße (B × H × T) | 410 × 180 × 368 mm |
| Gewicht | 37,2 kg |
| Holzgehäuse | L 54 (Walnuss), L 62 (Walnuss) |
| Holzgehäuse | L 54 (Walnuss), L 62 (Walnuss) |
| Holzgehäuse | L 54 (Walnuss), L 62 (Walnuss) |
Die MC 2255 folgt 1981 auf die MC 2205: 2 × 250 W statt 200, sonst dieselben Werte, 0,02 % Klirrfaktor, Ausgänge für 1 bis 8 Ω, 37,2 kg, gebaut bis 1986.
Stereo-Endstufe, Transistoren · 1982–1988
McIntosh MC 2250
| Sinusleistung (IHF) | 2 × 250 W |
|---|---|
| Mono | 500 W |
| Klirrfaktor | 0,02 % (250 mV) |
| Intermodulation | 0,02 % |
| Leistungsbandbreite | 20–20.000 Hz |
| Frequenzgang | 20–20.000 Hz +0 / -0,25 dB |
| Dämpfungsfaktor | über 30 / 8 Ω |
| Fremdspannungsabstand | 90 dB |
| Geräuschspannungsabstand | 95 dB |
| Ausgangsspannung | 25 V (max.) |
| Ausgangsimpedanz | 1, 2, 4, 8 Ω (Mono + 16 Ω) |
| Eingangsspannung | 0,75 V + 2,5 V 50 kΩ |
| Transistoren | 76 |
| Dioden | 37 |
| IC | 9 |
| Maße (B × H × T) | 406 × 177 × 368 mm |
| Gewicht | 36,3 kg |
Die MC 2250 ist die 250-Watt-Endstufe der Achtziger: 2 × 250 W oder 500 W mono, 0,02 % Klirrfaktor, 76 Transistoren, 36,3 kg, gebaut 1982 bis 1988. Sie lief parallel zur MC 2255 und hat dieselbe Leistung.
Stereo-Endstufe, Transistoren · 1981–1987
McIntosh MC 2155
| Sinusleistung (IHF) | 2 × 150 W |
|---|---|
| Mono | 300 W |
| Klirrfaktor | 0,02 % (250 mV) |
| Intermodulation | 0,02 % |
| Leistungsbandbreite | 20–20.000 Hz |
| Frequenzgang | 20–20.000 Hz +0 / -0,25 dB |
| Dämpfungsfaktor | über 30 / 8 Ω |
| Fremdspannungsabstand | 90 dB |
| Geräuschspannungsabstand | 95 dB |
| Ausgangsspannung | 25 V (max.) |
| Ausgangsimpedanz | 1, 2, 4, 8 Ω (Mono + 16 Ω) |
| Eingangsspannung | 0,75 V + 2,5 V 50 kΩ |
| Transistoren | 81 |
| Dioden | 47 |
| IC | 14 |
| Maße (B × H × T) | 406 × 138 × 368 mm |
| Gewicht | 29,5 kg |
Die MC 2155 ist die 150-Watt-Endstufe im flachen 138-mm-Gehäuse: 2 × 150 W oder 300 W mono, 0,02 % Klirrfaktor, 29,5 kg, gebaut 1981 bis 1987. Die MC 2150 ist das Parallelmodell mit gleicher Leistung und drei Kilo weniger.
Stereo-Endstufe, Transistoren · 1982–1988
McIntosh MC 2150
| Sinusleistung (IHF) | 2 × 150 W |
|---|---|
| Mono | 300 W |
| Klirrfaktor | 0,02 % (250 mV) |
| Intermodulation | 0,02 % |
| Leistungsbandbreite | 20–20.000 Hz |
| Frequenzgang | 20–20.000 Hz +0 / -0,25 dB |
| Dämpfungsfaktor | über 30 / 8 Ω |
| Fremdspannungsabstand | 90 dB |
| Geräuschspannungsabstand | 95 dB |
| Ausgangsspannung | 25 V (max.) |
| Ausgangsimpedanz | 1, 2, 4, 8 Ω (Mono + 16 Ω) |
| Eingangsspannung | 0,75 V + 2,5 V 50 kΩ |
| Transistoren | 72 |
| Dioden | 37 |
| IC | 9 |
| Maße (B × H × T) | 406 × 138 × 368 mm |
| Gewicht | 26,3 kg |
Die MC 2150 bringt 2 × 150 W oder 300 W mono bei 26,3 kg, 0,02 % Klirrfaktor, 72 Transistoren, gebaut 1982 bis 1988. Wer die 150-Watt-Klasse sucht, hat die Wahl zwischen ihr und der MC 2155.
Stereo-Endstufe, Transistoren · 1984–1988
McIntosh MC 2002
-

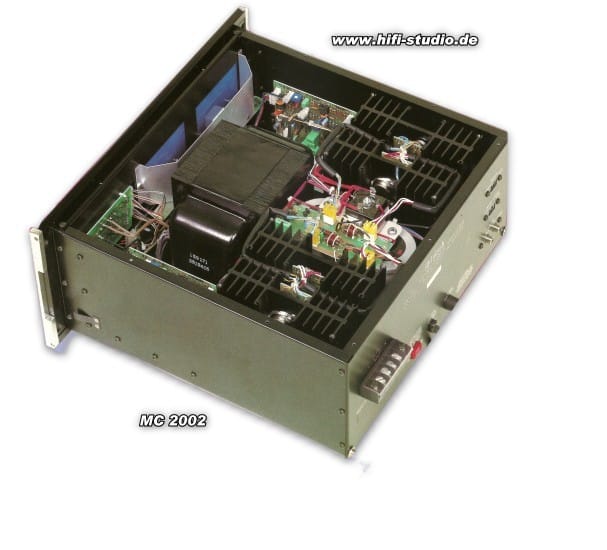

MC 2002, Blick ins geöffnete Gehäuse
| Sinusleistung (IHF) | 2 × 200 W |
|---|---|
| Mono | 600 W (überbrückt) |
| Klirrfaktor | 0,01 % (250 mV) |
| Intermodulation | 0,01 % |
| Leistungsbandbreite | 20–20.000 Hz |
| Frequenzgang | 20–20.000 Hz +0 / -0,25 dB |
| Dämpfungsfaktor | über 100 / 8 Ω |
| Fremdspannungsabstand | 90 dB |
| Geräuschspannungsabstand | 100 dB |
| Ausgangsspannung | 40 V / 8 Ω (max.) |
| Ausgangsimpedanz | 4, 8 Ω (Mono 8 Ω) |
| Eingangsspannung | 1,4 V + 2,5 V 20 kΩ |
| Maße (B × H × T) | 411 × 180 × 375 mm |
| Gewicht | 22,7 kg |
| Holzgehäuse | L 62 (Walnuss) |
| Holzgehäuse | L 62 (Walnuss) |
| Holzgehäuse | L 62 (Walnuss) |
Die MC 2002 ist die jüngste Endstufe der Seite: 2 × 200 W oder 600 W überbrückt, 0,01 % Klirrfaktor, Dämpfungsfaktor über 100 und 100 dB Geräuschspannungsabstand bei nur 22,7 kg. Gebaut 1984 bis 1988. Das zweite Foto zeigt das geöffnete Gehäuse.
Stereo-Endstufe, Transistoren · 1971–1980
McIntosh MC 2300
| Sinusleistung (Stereo) | 2 × 300 W bei 0,5, 1, 2, 4, 8 + 16 Ω |
|---|---|
| Sinusleistung (Mono) | 600 W bei 0,25, 0,50, 1, 2, 4, 8 Ω |
| Intermodulation | 0,25 % (2,5 V) |
| Klirrfaktor (max.) | 0,25 % 250 mW–300 W |
| Frequenzgang | 12–35.000 Hz +0 / -1,5 dB 20–20.000 Hz +0 / -0,5 dB |
| Dämpfungsfaktor | 27 (0,5 Ω) · 50 (1 Ω) · 29 (2 Ω) · 14 (3 Ω) · 21 (4 Ω) |
| Fremdspannungsabstand | 90 dB |
| Geräuschspannungsabstand | 95 dB |
| Ausgangsspannung | 69,3 V / 8 Ω (max.) |
| Ausgangsimpedanz | 2, 4, 8 + 16 Ω |
| Eingangsspannung | 0,5 V 20 kΩ |
| Maße (B × H × T) | 480 × 270 × 500 mm (Tiefe mit Griffen) |
| Gewicht | 56 kg |
| Neupreis | 6.300 DM |
Die MC 2300 ist die größte Endstufe der Seite: 2 × 300 W an Lasten von 0,5 bis 16 Ω, 600 W mono, 69,3 V Ausgangsspannung, 56 kg mit Griffen. Gebaut 1971 bis 1980 für 6.300 DM, aus der Zeit, in der die Grateful Dead ihre Wall of Sound mit McIntosh-Verstärkern betrieben.
Endstufenleistung ohne 56 kg: Class-D-Verstärker, aktuelle Modelle ›
Vollverstärker 1963–1979 · 3 Modelle
Drei Vollverstärker: MA 230 mit Röhren, MA 5100 als Röhren- und ab 1966 als Transistormodell, MA 6200 mit 2 × 75 W.
Vollverstärker, Röhren und Transistoren · 1963–1966
McIntosh MA 230
| Sinusleistung (IHF) | 2 × 30 W an 4, 8 + 16 Ω |
|---|---|
| Musikleistung | 2 × 44 W |
| Klirrfaktor | 0,5 % (30 W) |
| Intermodulation | 0,5 % (4 : 1) |
| Frequenzgang | 20–20.000 Hz +0 / -0,5 dB |
| Dämpfungsfaktor | über 10 / 4 Ω |
| Fremdspannungsabstand | Hochohmig: 75 dB Niederohmig: 65 dB |
| Eingänge · Phono 1 + 2 | 1,5 mV |
| Eingänge · Phonoentzerrung | RIAA + LP |
| Eingänge · Band, Monitor | 0,25 V |
| Eingänge · AUX, Tuner | 0,25 V |
| Ausgangsimpedanz | 4, 8 + 16 Ω |
| Dritter Kanalausgang | 10 V (10 kΩ) |
| Bestückung · Röhren | 7: 4 × 7591, 2 × 12AU7, 1 × 12AX7 |
| Bestückung · Transistoren 2N 2926 | 8 (Silizium) |
| Bestückung · Transistoren 2N 720 | 4 (Silizium) |
| Maße (B × H × T) | 406 × 138 × 368 mm |
| Gewicht | 19,5 kg |
| Klangregler | Bass und Höhen getrennt je Kanal |
| Holzgehäuse | L 52A (Walnuss) |
| Holzgehäuse | L 52A (Walnuss) |
| Holzgehäuse | L 52A (Walnuss) |
Der MA 230 ist der Hybrid-Vollverstärker der frühen Sechziger: vier 7591 in der Endstufe, zwölf Siliziumtransistoren in der Vorstufe, 2 × 30 W an 4, 8 und 16 Ω. Zwei Phono-Eingänge mit RIAA- und LP-Entzerrung, ein dritter Kanalausgang mit 10 V, getrennte Bass- und Höhenregler je Kanal. 19,5 kg.
Vollverstärker, Röhren, ab 1966 Transistoren · 1963–1972
McIntosh MA 5100
| Sinusleistung (20–20.000 Hz) | 2 × 45 W an 4, 8 + 16 Ω |
|---|---|
| Klirrfaktor | 0,25 % (45 W) |
| Intermodulation | 0,25 % (4 : 1) |
| Frequenzgang | 20–20.000 Hz +0,5 % / -0,5 dB |
| Dämpfungsfaktor | über 10 / 4 Ω 100 (Transistormodell) |
| Fremdspannungsabstand | Hochohmig: 75 dB Niederohmig: 70 dB |
| Geräuschspannungsabstand | 75 dB 90 dB (Transistormodell) |
| Eingänge · Phono 1 + 2 | 2,0 mV |
| Eingänge · Phonoentzerrung | RIAA + LP |
| Eingänge · Band, Monitor | 0,20 V |
| Eingänge · AUX, Tuner | 0,20 V |
| Ausgangsimpedanz | 4, 8 + 16 Ω |
| Dritter Kanalausgang | 10 V (10 kΩ) |
| Bestückung (Röhrenmodell) · Röhren | 7 |
| Bestückung (Röhrenmodell) · Transistoren 2N 2926 | 8 (Silizium) |
| Bestückung (Röhrenmodell) · Transistoren 2N 720 | 4 (Silizium) |
| Bestückung (Transistor Modell) · Halbleiter | 23 Dioden, 34 Transistoren, 2 × TRIAC |
| Maße (B × H × T) | 406 × 138 × 368 mm |
| Gewicht | 19,5 kg Transistormodell 11,5 kg |
| Klangregler | Bass und Höhen getrennt je Kanal |
| Holzgehäuse | L 52A (Walnuss) |
| Holzgehäuse | L 52A (Walnuss) |
| Holzgehäuse | L 52A (Walnuss) |
| Neupreis 1966 | 2.675 DM |
Das Modell MA 5100 wurde ab 1966 (bis 1972) nur noch in Transistorbauweise hergestellt. Die technischen Daten sind gleich mit denen des Röhrenmodells.
Der MA 5100 kam zuerst mit sieben Röhren und wurde ab 1966 nur noch mit Transistoren gebaut, mit denselben Daten: 2 × 45 W, 0,25 % Klirrfaktor, Dämpfungsfaktor 100 beim Transistormodell gegenüber über 10 beim Röhrenmodell. Das Transistorgerät wiegt 11,5 statt 19,5 kg. 2.675 DM Neupreis 1966.
Vollverstärker, Transistoren · ab 1979
McIntosh MA 6200
| Sinusleistung (IHF) | 2 × 75 W an 4 + 8 Ω |
|---|---|
| Klirrfaktor | 0,05 % (max.) |
| Intermodulation | 0,05 % (4 : 1) |
| Frequenzgang | 20–20.000 Hz +0 / -0,5 dB |
| Dämpfungsfaktor | 30 / 8 Ω |
| Geräuschspannungsabstand | 100 dB |
| Eingänge · Phono 1 + 2 | 2,0 mV 47 kΩ |
| Eingänge · Phonoentzerrung | RIAA |
| Eingänge · Band, Monitor | 250 mV 100 kΩ |
| Eingänge · AUX, Tuner | 250 mV 100 kΩ |
| Geräuschspannungsabstand | Phono 1 + 2: 80 dB AUX, Tuner: 95 dB |
| Ausgangsimpedanz | 4, 8 Ω |
| Maße (B × H × T) | 406 × 138 × 330 mm |
| Gewicht | 13,6 kg |
| Klangregler | Bass und Höhen getrennt je Kanal |
| Holzgehäuse | L 52A (Walnuss) |
| Holzgehäuse | L 52A (Walnuss) |
| Holzgehäuse | L 52A (Walnuss) |
Der MA 6200 ist der Vollverstärker der späten Siebziger: 2 × 75 W an 4 und 8 Ω, 0,05 % Klirrfaktor, 100 dB Geräuschspannungsabstand, zwei Phono-Eingänge an 47 kΩ. 13,6 kg im flachen 138-mm-Gehäuse, ab 1979 gebaut.
Vollverstärker mit Tuner und Phono heute: HiFi-Receiver-Kaufberatung ›
Vorverstärker 1950–1985 · 12 Modelle
Zwölf Vorverstärker von 1950 bis 1985: AE2, C 4 und C 8 aus der Mono-Zeit, C 11 und C 22 mit Röhren, C 24 als erstes reines Transistorgerät der Firma, dann C 26 bis C 33 mit Equalizer.
Mono-Vorverstärker · 1950–1952
McIntosh AE2
Die alte Unterseite zum AE2 ist nicht mehr im Archiv. Du hast Daten, Prospekt oder Fotos? Schreib uns, wir ergänzen den Abschnitt mit Namensnennung.
Der AE2 ist der zweite Vorverstärker der Firma, 1950 bis 1952 als Nachfolger des Mono-Vorverstärkers AE-1 gebaut, aus der Zeit der Endstufe 50W-1. Daten hat das Archiv nicht; das Foto zeigt das Gerät von vorn.
Mono-Vorverstärker · 1954–1959
McIntosh C 4
| Baujahre | 1954–1959 Baujahresliste |
|---|---|
| Holzgehäuse | L 112M (Mahagoni), L 112W (Walnuss) |
Die alte Unterseite zum C 4 ist nicht mehr im Archiv. Du hast Daten, Prospekt oder Fotos? Schreib uns, wir ergänzen den Abschnitt mit Namensnennung.
Der C 4 ist der Vorverstärker zur MC 30, in der Baujahresliste von 1954 bis 1959 mit der Variante C4P. Holzgehäuse L 112 in Mahagoni oder Walnuss. Die alte Unterseite ist nicht mehr im Archiv.
Mono-Vorverstärker · 1955–1959
McIntosh C 8
| Baujahre | 1955–1959 Baujahresliste |
|---|---|
| Holzgehäuse | L 112M (Mahagoni), L 112W (Walnuss) |
Die alte Unterseite zum C 8 ist nicht mehr im Archiv. Du hast Daten, Prospekt oder Fotos? Schreib uns, wir ergänzen den Abschnitt mit Namensnennung.
Der C 8 folgt 1955 dem C 4, gebaut bis 1959, als C8S bis 1960, mit den Holzgehäusen L 112M und L 112W. Daten fehlen im Archiv.
Stereo-Vorverstärker, Röhren · 1961–1963
McIntosh C 11
| Klirrfaktor | 0,2 % (max.) |
|---|---|
| Frequenzgang | 20–20.000 Hz +0 / -0,5 dB |
| Fremdspannungsabstand | 90 dB |
| Geräuschspannungsabstand | Phono: 60 dB AUX, Tuner, Tape: 85 dB |
| Eingänge · Phono 1 + 2 | 2,0 mV 47 kΩ |
| Eingänge · Phonoentzerrung | RIAA + LP |
| Eingänge · Band, Monitor | 250 mV 25 kΩ |
| Eingänge · AUX, Tuner | 250 mV (2,5 V Ausgang) |
| Ausgangsspannung | 2,5 V |
| Bestückung · Röhren | 6 × 12AX7 |
| Klangregler | Bass und Höhen getrennt je Kanal |
Der C 11 ist der Röhren-Stereo-Vorverstärker mit sechs 12AX7, gebaut 1961 bis 1963: zwei Phono-Eingänge mit RIAA- und LP-Entzerrung, 60 dB Geräuschspannungsabstand an Phono, 85 dB an Hochpegel, 2,5 V Ausgangsspannung. Der C 22 löst ihn 1963 ab und bleibt neun Jahre im Programm.
Stereo-Vorverstärker, Röhren · 1963–1972
McIntosh C 22
| Klirrfaktor | 0,2 % (10 V Ausgang) |
|---|---|
| Frequenzgang | 20–20.000 Hz +0 / -0,5 dB |
| Fremdspannungsabstand | 110 dB |
| Geräuschspannungsabstand | Phono 1 + 2: 74 dB AUX, Tuner, Tape: 85 dB |
| Eingänge · Phono 1 + 2 | 2,0 mV (2,5 V Ausgang, 1 kHz) |
| Eingänge · Phonoentzerrung | RIAA |
| Eingänge · Band, Monitor | 250 mV 25 kΩ |
| Eingänge · AUX, Tuner | 250 mV (2,5 V Ausgang) |
| Ausgangsspannung | 2,5–10 V |
| Maße (B × H × T) | 406 × 138 × 280 mm |
| Gewicht | 8,2 kg |
| Klangregler | Bass und Höhen getrennt je Kanal |
| Holzgehäuse | L 11 (Walnuss), L 12 (Walnuss), L 52A (Walnuss) |
| Holzgehäuse | L 11 (Walnuss), L 12 (Walnuss), L 52A (Walnuss) |
| Holzgehäuse | L 11 (Walnuss), L 12 (Walnuss), L 52A (Walnuss) |
Der C 22 ist der Röhren-Vorverstärker, den Sammler meinen, wenn sie McIntosh sagen: 1963 bis 1972 gebaut, 110 dB Fremdspannungsabstand, 74 dB Geräuschspannungsabstand an Phono, 0,2 % Klirrfaktor bei 10 V Ausgang. 8,2 kg, drei passende Holzgehäuse: L 11, L 12 und L 52A. Die Archivtabelle nennt die Röhrenbestückung nicht; wer sie kennt, schreibt uns.
Stereo-Vorverstärker, Transistoren · 1964–1970
McIntosh C 24
| Klirrfaktor | 0,1 % (2,5 V) |
|---|---|
| Frequenzgang | 20–20.000 Hz +0 / -0,5 dB |
| Fremdspannungsabstand | Hochohmig: 110 dB Niederohmig: 60 dB |
| Eingänge · Phono 1 + 2 | 2,0 mV |
| Eingänge · Phonoentzerrung | RIAA + LP |
| Eingänge · Band, Monitor | 200 mV 25 kΩ |
| Eingänge · AUX, Tuner | 200 mV |
| Bestückung · Transistoren Q 10 B | 10 (Silizium) |
| Bestückung · Transistoren Q 101 | 7 (Silizium) |
| Bestückung · Transistoren Q 102 | 2 (Silizium) |
| Bestückung · Dioden | 4 (Silizium) |
| Maße (B × H × T) | 406 × 138 × 280 mm |
| Gewicht | 8 kg |
| Klangregler | Bass und Höhen getrennt je Kanal |
| Holzgehäuse | L 12 (Walnuss) |
| Holzgehäuse | L 12 (Walnuss) |
| Holzgehäuse | L 12 (Walnuss) |
| Neupreis | 2.058 DM |
Der C 24 ist McIntoshs erstes reines Transistorgerät, gebaut 1964 bis 1970: 19 Siliziumtransistoren, 0,1 % Klirrfaktor, 110 dB Fremdspannungsabstand am Hochpegeleingang, RIAA- und LP-Entzerrung für zwei Plattenspieler. 8 kg, 2.058 DM.
Stereo-Vorverstärker, Transistoren · 1968–1978
McIntosh C 26
| Klirrfaktor | 0,1 % (2,5 V) |
|---|---|
| Frequenzgang | 20–20.000 Hz +0 / -0,5 dB |
| Fremdspannungsabstand | Hochohmig: 110 dB Niederohmig: 60 dB |
| Geräuschspannungsabstand | 74 dB Phono AUX, Tuner, Tape: 85 dB |
| Eingänge · Phono 1 + 2 | 2,0 mV 47 kΩ |
| Eingänge · Phonoentzerrung | RIAA |
| Eingänge · Band, Monitor | 200 mV 25 kΩ |
| Eingänge · AUX, Tuner | 200 mV |
| Ausgangsspannung | 2,5–10 V 200 Ω |
| Bestückung · Transistoren | 10 Silizium |
| Bestückung · Dioden | 3 |
| Maße (B × H × T) | 406 × 138 × 380 mm |
| Gewicht | 8,2 kg |
| Center-Kanal-Ausgang | vorhanden |
| Holzgehäuse | L 12 (Walnuss), L 52A (Walnuss) |
| Holzgehäuse | L 12 (Walnuss), L 52A (Walnuss) |
| Holzgehäuse | L 12 (Walnuss), L 52A (Walnuss) |
| Neupreis | 2.500 DM |
Der C 26 ist der Transistor-Vorverstärker der Siebziger, zehn Jahre gebaut, mit Center-Kanal-Ausgang und 2,5 bis 10 V Ausgangsspannung an 200 Ω. 0,1 % Klirrfaktor, 74 dB Geräuschspannungsabstand an Phono, zehn Transistoren.
Stereo-Vorverstärker, Transistoren · 1977–1983
McIntosh C 27
| Klirrfaktor | 0,1 % (2,5 V) |
|---|---|
| Frequenzgang | 20–20.000 Hz +0 / -0,5 dB |
| Geräuschspannungsabstand | 85 dB Phono AUX, Tuner, Tape: 90 dB |
| Eingänge · Phono 1 + 2 | 2,0 mV 47 kΩ |
| Eingänge · Phonoentzerrung | RIAA |
| Eingänge · Band, Monitor | 250 mV |
| Eingänge · AUX, Tuner | 250 mV 100 kΩ |
| Ausgangsspannung | 2,5 V 22 kΩ (10 V max.) |
| Maße (B × H × T) | 406 × 138 × 330 mm |
| Gewicht | 9,1 kg |
| Center-Kanal-Ausgang | 2,5 V / 22 kΩ |
| Holzgehäuse | L 52A (Walnuss) |
| Holzgehäuse | L 52A (Walnuss) |
| Holzgehäuse | L 52A (Walnuss) |
| Neupreis | 2.500 DM |
Der C 27 folgt 1977 dem C 26 und verbessert die Rauschwerte: 85 dB an Phono, 90 dB an Hochpegel. Center-Kanal-Ausgang mit 2,5 V an 22 kΩ, 9,1 kg, 2.500 DM, gebaut bis 1983.
Stereo-Vorverstärker, Transistoren · 1970–1978
McIntosh C 28
| Klirrfaktor | 0,1 % (max.) |
|---|---|
| Frequenzgang | 20–20.000 Hz +0 / -0,5 dB |
| Fremdspannungsabstand | 110 dB |
| Geräuschspannungsabstand | 78 dB Phono AUX, Tuner, Tape: 90 dB |
| Eingänge · Phono 1 + 2 | 2,0 mV 47 kΩ |
| Eingänge · Phonoentzerrung | RIAA |
| Eingänge · AUX, Tuner, Tape 1 + 2 | 250 mV 25 kΩ |
| Ausgangsspannung | 2,5 V 47 kΩ |
| Bestückung · Transistoren | 26 Silizium |
| Bestückung · Dioden | 4 Silizium |
| Maße (B × H × T) | 410 × 138 × 380 mm |
| Gewicht | 11,4 kg |
| Center-Kanal-Ausgang | 1,25 V / 47 kΩ |
| Holzgehäuse | L 12 (Walnuss), L 52A (Walnuss) |
| Holzgehäuse | L 12 (Walnuss), L 52A (Walnuss) |
| Holzgehäuse | L 12 (Walnuss), L 52A (Walnuss) |
| Neupreis | 3.600 DM |
Der C 28 ist der große Vorverstärker der Siebziger: 26 Transistoren, 110 dB Fremdspannungsabstand, 78 dB an Phono, 90 dB an Hochpegel, 11,4 kg. Center-Kanal-Ausgang mit 1,25 V. 3.600 DM Neupreis, gebaut 1970 bis 1978.
Stereo-Vorverstärker, Transistoren · 1978–1985
McIntosh C 29
| Klirrfaktor | 0,1 % (max.) |
|---|---|
| Frequenzgang | 20–20.000 Hz +0 / -0,5 dB |
| Fremdspannungsabstand | 110 dB |
| Geräuschspannungsabstand | 90 dB Phono AUX, Tuner, Tape: 100 dB |
| Eingänge · Phono 1 + 2 | 2,0 mV 47 kΩ |
| Eingänge · Phonoentzerrung | RIAA |
| Eingänge · AUX, Tuner, Tape 1 + 2 | 250 mV 250 kΩ |
| Ausgangsspannung | 2,5 V 10 kΩ |
| Bestückung · Transistoren | 2 IC: 9 |
| Bestückung · Dioden | 19 |
| Maße (B × H × T) | 410 × 138 × 330 mm |
| Gewicht | 8,6 kg |
| Holzgehäuse | L 52A (Walnuss) |
| Holzgehäuse | L 52A (Walnuss) |
| Holzgehäuse | L 52A (Walnuss) |
Der C 29 kommt mit neun ICs, zwei Transistoren und 19 Dioden aus: 90 dB Geräuschspannungsabstand an Phono, 100 dB an Hochpegel, 110 dB Fremdspannungsabstand, 8,6 kg, gebaut 1978 bis 1985.
Stereo-Vorverstärker, Transistoren · 1977–1982
McIntosh C 32
| Klirrfaktor | 0,05 % (max.) |
|---|---|
| Frequenzgang | 20–20.000 Hz +0 / -0,5 dB 10–100.000 Hz +0–0,5 dB Equalizer OFF |
| Fremdspannungsabstand | 110 dB |
| Geräuschspannungsabstand | 90 dB Phono AUX, Tuner, Tape: 100 dB |
| Eingänge · Phono 1 + 2 | 2,2 mV 47 kΩ (65pF) |
| Eingänge · Phonoentzerrung | RIAA |
| Eingänge · AUX, Tuner, Tape 1, 2 + 3 | 250 mV 50 kΩ |
| Ausgangsspannung | 2,5 V 5 kΩ |
| Bestückung · Transistoren | 67 Silizium FET: 2 (SCR) |
| Bestückung · Dioden | 62 Silizium IC: 35 |
| Maße (B × H × T) | 406 × 138 × 330 mm |
| Gewicht | 11,8 kg |
| Equalizer | 30, 150, 500, 1.500, 10.000 Hz |
| Holzgehäuse | L 52A (Walnuss) |
| Holzgehäuse | L 52A (Walnuss) |
| Holzgehäuse | L 52A (Walnuss) |
| Neupreis | 3.800 DM |
Der C 32 ist der Vorverstärker mit eingebautem Fünfband-Equalizer bei 30, 150, 500, 1.500 und 10.000 Hz, 67 Transistoren und 35 ICs, 11,8 kg. 0,05 % Klirrfaktor, 90 dB an Phono, 100 dB an Hochpegel, drei Tape-Schleifen. 3.800 DM, gebaut 1977 bis 1982.
Stereo-Vorverstärker, Transistoren · 1981–1985
McIntosh C 33
| Klirrfaktor | 0,01 % (max.) |
|---|---|
| Frequenzgang | 20–20.000 Hz +0 / -0,5 dB 10–100.000 Hz +0–0,5 dB Equalizer OFF |
| Fremdspannungsabstand | 110 dB |
| Geräuschspannungsabstand | 90 dB Phono AUX, Tuner, Tape: 100 dB |
| Eingänge · Phono 1 + 2 | 2,0 mV 47 kΩ (65pF) |
| Eingänge · Phonoentzerrung | RIAA |
| Eingänge · AUX, Tuner, Tape 1, 2 + 3 | 250 mV 50 kΩ |
| Ausgangsspannung | 2,5 V 5 kΩ |
| Maße (B × H × T) | 406 × 138 × 330 mm |
| Equalizer | 30, 150, 500, 1.500, 10.000 Hz |
| Holzgehäuse | L 52A (Walnuss) |
| Holzgehäuse | L 52A (Walnuss) |
| Holzgehäuse | L 52A (Walnuss) |
| Neupreis 1985 | 5.500 DM mit Wood Case |
Der C 33 führt den C 32 fort, mit 0,01 % Klirrfaktor und demselben Fünfband-Equalizer, gebaut 1981 bis 1985. 5.500 DM kostete er 1985 mit Holzgehäuse L 52A; Gewicht und Bestückung nennt die Archivtabelle nicht.
Ein Gerät, eine Aufgabe, heute: Kopfhörerverstärker-Kaufberatung ›
Tuner-Vorverstärker 1961–1980 · 3 Modelle
Drei Tuner-Vorverstärker: MX 110 mit 15 Röhren und Panloc-Montage, MX 112 als erster mit Transistoren, MX 113 mit UKW und Mittelwelle bis 1980.
Tuner-Vorverstärker, Röhren · 1961–1968
McIntosh MX 110
| UKW-Bereich | 87,5–108,5 MHz |
|---|---|
| Eingangsempfindlichkeit | 2,5 µV |
| Fremdspannungsabstand | über 70 dB |
| Pilottonunterdrückung | über 40 dB |
| Kanaltrennung | über 30 dB |
| Klirrfaktor | 0,6 % 100 % Modulation |
| Antenneneingang | 240 Ω 60 Ω (Koaxial) |
| Vorverstärker · Klirrfaktor | 0,2 % (2,5 V) |
| Vorverstärker · Frequenzgang | 20–20.000 Hz -0,5 dB |
| Vorverstärker · Fremdspannungsabstand, Eingänge | Hochohmig: 80 dB Niederohmig: 60 dB |
| Eingänge · Phono 1 + 2 | 3,0 mV |
| Eingänge · Phonoentzerrung | RIAA |
| Eingänge · Band, Monitor | 300 mV 25 kΩ |
| Eingänge · AUX | 300 mV |
| Bestückung · Röhren | 15 |
| Bestückung · Transistoren MA 113 | 1 |
| Bestückung · Dioden | 10 (Silizium) |
| Maße (B × H × T) | 406 × 138 × 330 mm |
| Gewicht | 12,5 kg |
| Klangregler | Bass und Höhen getrennt je Kanal |
| Holzgehäuse | L 12 (Walnuss), L 52A (Walnuss) |
| Holzgehäuse | L 12 (Walnuss), L 52A (Walnuss) |
| Holzgehäuse | L 12 (Walnuss), L 52A (Walnuss) |
| Neupreis | 3.100 DM |
Der MX 110 ist der Tuner-Vorverstärker mit 15 Röhren und das erste Gerät mit Panloc-Montagesystem: UKW mit 2,5 µV Empfindlichkeit, Vorverstärker mit 0,2 % Klirrfaktor und zwei Phono-Eingängen mit 3 mV. 12,5 kg, 3.100 DM.
Tuner-Vorverstärker, Transistoren · 1968–1974
McIntosh MX 112
| UKW-Bereich | 87,5–108,5 MHz |
|---|---|
| Eingangsempfindlichkeit | 2,5 µV |
| Fremdspannungsabstand | 70 dB |
| Pilottonunterdrückung | 90 dB |
| Kanaltrennung | 35 dB |
| Klirrfaktor | 0,5 % 100 % Modulation |
| Spiegelfrequenzunterdrückung | 75 dB |
| Nebenwellenunterdrückung | 90 dB |
| Frequenzgang | 20–20.000 Hz ± 1 dB |
| Mittelwelle · Eingangsempfindlichkeit | 12 µV |
| Mittelwelle · Klirrfaktor | 1 % (max.) |
| Mittelwelle · Geräuschspannungsabstand | 55 dB |
| Mittelwelle · Selektivität | 45 dB |
| Mittelwelle · Spiegelfrequenzunterdrückung | 60 dB |
| Vorverstärker · Klirrfaktor | 0,1 % (2,5 V) |
| Vorverstärker · Frequenzgang | 20–20.000 Hz ± 0,5 dB |
| Vorverstärker · Geräuschspannungsabstand | AUX: 85 dB Phono 1 + 2: 70 dB |
| Eingänge · Phono 1 + 2 | 2,0 mV |
| Eingänge · Phonoentzerrung | RIAA |
| Eingänge · Band, Monitor | 300 mV 25 kΩ |
| Eingänge · AUX | 300 mV |
| Klangregler | Bass und Höhen getrennt je Kanal |
| Holzgehäuse | L 12 (Walnuss) |
| Holzgehäuse | L 12 (Walnuss) |
| Holzgehäuse | L 12 (Walnuss) |
| Neupreis 1968 | 2.398 DM |
Der MX 112 ist der erste Tuner-Vorverstärker der Marke in Transistortechnik, 1968 bis 1974 gebaut, mit UKW und Mittelwelle. 2,5 µV Empfindlichkeit, 90 dB Pilottonunterdrückung, Vorstufe mit 0,1 % Klirrfaktor. 2.398 DM Neupreis 1968.
Tuner-Vorverstärker, Transistoren · 1971–1980
McIntosh MX 113
| UKW-Bereich | 87,5–108,5 MHz |
|---|---|
| Eingangsempfindlichkeit | 2,5 µV |
| Fremdspannungsabstand | 70 dB |
| Pilottonunterdrückung | 90 dB |
| Kanaltrennung | 35 dB |
| Klirrfaktor | 0,7 % 100 % Modulation |
| Spiegelfrequenzunterdrückung | 95 dB |
| Nebenwellenunterdrückung | 90 dB |
| Frequenzgang | 20–15.000 Hz ± 1 dB |
| Mittelwelle · Eingangsempfindlichkeit | 75 µV |
| Mittelwelle · Klirrfaktor | 1 % (6d B / 3500 Hz) |
| Mittelwelle · Geräuschspannungsabstand | 45 dB |
| Mittelwelle · Selektivität | 45 dB |
| Mittelwelle · Spiegelfrequenzunterdrückung | 65 dB |
| Vorverstärker · Klirrfaktor | 0,2 % (2,5 V) |
| Vorverstärker · Frequenzgang | 20–20.000 Hz ± 0,5 dB |
| Vorverstärker · Geräuschspannungsabstand | AUX: 85 dB Phono 1 + 2: 70 dB |
| Eingänge · Phono 1 + 2 | 2,0 mV |
| Eingänge · Phonoentzerrung | RIAA |
| Eingänge · Band, Monitor | 300 mV 25 kΩ |
| Eingänge · AUX | 300 mV |
| Klangregler | Bass und Höhen getrennt je Kanal |
| Holzgehäuse | L 12 (Walnuss) |
| Holzgehäuse | L 12 (Walnuss) |
| Holzgehäuse | L 12 (Walnuss) |
| Neupreis | 3.790 DM |
Der MX 113 löst den MX 112 ab und bleibt bis 1980 im Programm: 95 dB Spiegelfrequenzunterdrückung, Mittelwelle mit 75 µV, Vorstufe mit 0,2 % Klirrfaktor. 3.790 DM Neupreis.
Tuner 1957–1984 · 6 Modelle
Sechs Tuner vom MR 55 von 1957, McIntoshs erstem, bis zum MR 78 von 1972, dem Tuner mit dem eigenen Patent.
Tuner, UKW und Mittelwelle · 1957–1959
McIntosh MR 55
| Baujahre | 1957–1959 Baujahresliste |
|---|---|
| Holzgehäuse | L 55M (Mahagoni), L 55W (Walnuss) |
Die alte Unterseite zum MR 55 ist nicht mehr im Archiv. Du hast Daten, Prospekt oder Fotos? Schreib uns, wir ergänzen den Abschnitt mit Namensnennung.
Der MR 55 ist McIntoshs erster Tuner, 1957 für UKW und Mittelwelle, gebaut bis 1959, als MR 55A bis 1962. Holzgehäuse L 55 in Mahagoni oder Walnuss. Die alte Unterseite ist nicht mehr im Archiv.
Tuner · 1962–1963
McIntosh MR-65B
| Baujahre | 1962–1963 Baujahresliste |
|---|
Die alte Unterseite zum MR-65B ist nicht mehr im Archiv. Du hast Daten, Prospekt oder Fotos? Schreib uns, wir ergänzen den Abschnitt mit Namensnennung.
Der MR 65B ist die dritte Ausführung des MR 65, der 1960 kam und als MR 65A bis 1966 lief; der MR 65B steht in der Liste für 1962 bis 1963. Daten fehlen im Archiv, das Foto zeigt die Front.
Tuner, UKW, Röhren · 1963–1969
McIntosh MR 67
| UKW-Bereich | 87,5–108,5 MHz |
|---|---|
| Eingangsempfindlichkeit | 2,5 µV 100 % Modulation |
| Geräuschspannungsabstand | über 70 dB |
| Pilottonunterdrückung | über 50 dB |
| Klirrfaktor | 0,5 % 100 % Modulation |
| Kanaltrennung | 30 dB |
| Frequenzgang | 20–20.000 Hz ± 0,5 dB |
| Spiegelfrequenzunterdrückung | 60 dB |
| Antenneneingang | 75 Ω / 300 Ω |
| Ausgangsimpedanz | 200 kΩ 2,5 V Ausgangsspannung |
| Bestückung · Röhren | 13 |
| Holzgehäuse | L 12 (Walnuss), L 52A (Walnuss) |
| Holzgehäuse | L 12 (Walnuss), L 52A (Walnuss) |
| Holzgehäuse | L 12 (Walnuss), L 52A (Walnuss) |
| Neupreis 1963 | 1.200 DM mit Gehäuse |
Der MR 67 ist der Röhren-UKW-Tuner der Sechziger: 13 Röhren, 2,5 µV, über 70 dB Geräuschspannungsabstand, 30 dB Kanaltrennung, 1.200 DM mit Gehäuse im Jahr 1963. Der MR 71 ist der größere Bruder mit Transistoren im Signalweg.
Tuner, UKW, Röhren und Transistoren · 1963–1972
McIntosh MR 71
| UKW-Bereich | 87,5–108,5 MHz |
|---|---|
| Eingangsempfindlichkeit | 2,5 µV 100 % Modulation |
| Geräuschspannungsabstand | über 70 dB |
| Pilottonunterdrückung | über 50 dB |
| Klirrfaktor | 0,5 % 100 % Modulation |
| Kanaltrennung | 30 dB |
| Frequenzgang | 20–20.000 Hz |
| Spiegelfrequenzunterdrückung | 70 dB |
| Antenneneingang | 75 Ω / 300 Ω |
| Ausgangsimpedanz | 200 kΩ 2,5 V Ausgangsspannung |
| Bestückung · Röhren | 14 |
| Bestückung · Transistoren | 11 |
| Maße (B × H × T) | 406 × 138 × 330 mm (B × H × T) ohne Gehäuse |
| Gewicht | 12,5 kg |
| Holzgehäuse | L 12 (Walnuss), L 52A (Walnuss) |
| Holzgehäuse | L 12 (Walnuss), L 52A (Walnuss) |
| Holzgehäuse | L 12 (Walnuss), L 52A (Walnuss) |
| Neupreis | 3.198 DM mit Gehäuse |
Der MR 71 kombiniert 14 Röhren mit 11 Transistoren, 70 dB Spiegelfrequenzunterdrückung, 12,5 kg, 3.198 DM mit Gehäuse. Gebaut 1963 bis 1972.
Tuner, UKW, Transistoren · 1970–1977
McIntosh MR 77
| UKW-Bereich | 87,5–108,5 MHz |
|---|---|
| Eingangsempfindlichkeit | 2,0 µV 100 % Modulation |
| Geräuschspannungsabstand | über 75 dB |
| Kanaltrennung | über 40 dB |
| Klirrfaktor | 0,2 % 100 % Modulation 0,05 % 1 kHz |
| Antenneneingang | 300 Ω 75 Ω |
| Frequenzgang | 20–15.000 Hz ± 1 dB |
| Nebenwellenunterdrückung | über 100 dB |
| Spiegelfrequenzunterdrückung | über 100 dB |
| Ausgangsspannung | 2,5 V 1 V, fest |
| Ausgangsimpedanz | 47 kΩ 600 Ω |
| Bestückung · Transistoren | 21 4 IC |
| Maße (B × H × T) | 406 × 138 × 330 mm |
| Gewicht | 12,3 kg |
| Holzgehäuse | L 12 (Walnuss), L 52A (Walnuss) |
| Holzgehäuse | L 12 (Walnuss), L 52A (Walnuss) |
| Holzgehäuse | L 12 (Walnuss), L 52A (Walnuss) |
| Neupreis 1970 | 4.600 DM mit Gehäuse |
Der MR 77 ist der Transistor-Tuner vor dem MR 78: 2,0 µV, über 75 dB Geräuschspannungsabstand, über 100 dB Spiegelfrequenz- und Nebenwellenunterdrückung, 21 Transistoren und vier ICs. 4.600 DM mit Gehäuse im Jahr 1970.
Tuner, UKW, Transistoren · 1972–1984
McIntosh MR 78
| UKW-Bereich | 87,5–108,5 MHz |
|---|---|
| Eingangsempfindlichkeit | 1,9 µV 100 % Modulation |
| Geräuschspannungsabstand | über 75 dB |
| Kanaltrennung | über 40 dB |
| Klirrfaktor | 0,2 % 100 % Modulation 0,05 % 1 kHz |
| Antenneneingang | 300 Ω 75 Ω |
| Frequenzgang | 20–15.000 Hz ± 1 dB |
| Nebenwellenunterdrückung | über 100 dB |
| Spiegelfrequenzunterdrückung | über 100 dB |
| Ausgangsspannung | 4 V |
| Ausgangsimpedanz | 200 kΩ |
| Maße (B × H × T) | 406 × 138 × 330 mm |
| Gewicht | 12,3 kg |
| Holzgehäuse | L 52A (Walnuss) |
| Holzgehäuse | L 52A (Walnuss) |
| Holzgehäuse | L 52A (Walnuss) |
| Neupreis 1975 | 5.400 DM mit Gehäuse |
Der MR 78 von 1972 ist der Tuner mit dem eigenen Patent für das Schaltungsdesign und heute als zeitloser Klassiker berühmt: drei Bandbreiten Normal, Narrow und Supernarrow, 1,9 µV, über 100 dB Nebenwellen- und Spiegelfrequenzunterdrückung, 4 V Ausgangsspannung. 5.400 DM mit Gehäuse 1975, gebaut bis 1984.
Receiver 1965–1985 · 5 Modelle
Vier MAC-Receiver von 1965 bis 1985 und der Stereotech 1200, die 1973 gestartete Zweitmarke aus japanischer Fertigung.
Stereo-Receiver, UKW, Röhren und Transistoren · 1965–1967
McIntosh MAC 1500
| UKW-Bereich | 87,5–108,5 MHz |
|---|---|
| Eingangsempfindlichkeit | 2,5 µV |
| Fremdspannungsabstand | 65 dB |
| Pilottonunterdrückung | 80 dB |
| Kanaltrennung | 30 dB |
| Klirrfaktor, Stereo | 0,8 % 100 % Modulation |
| AM-Unterdrückung | 70 dB 75 Ω (Koaxial) |
| Spiegelfrequenzunterdrückung | über 60 dB |
| Frequenzgang | 20–20.000 Hz ± 1,5 dB |
| Verstärker · Klirrfaktor | 0,5 % (30–20.000 Hz) |
| Verstärker · Sinusleistung | 2 × 30 W 8 Ω |
| Verstärker · Musikleistung | 2 × 33 W 8 Ω |
| Verstärker · Frequenzgang | 20–20.000 Hz ± 0,5 dB |
| Verstärker · Dämpfungsfaktor | über 10 / 8 Ω |
| Verstärker · Geräuschspannungsabstand | Tape, AUX: 90 dB Phono 60 dB (10 mV) |
| Eingänge · Phono 1 | 5,6 mV 47 kΩ |
| Eingänge · Phono 2 | 2,8 mV 47 kΩ |
| Eingänge · Phonoentzerrung | RIAA |
| Eingänge · Band, Monitor | 400 mV 250 kΩ |
| Eingänge · AUX | 400 mV |
| Ausgangsimpedanz | 4, 8, 16 Ω |
| Bestückung · Röhren | 15 |
| Bestückung · Transistoren | 19 (Silizium) 1 Germanium |
| Bestückung · Dioden | 16 |
Der MAC 1500 ist McIntoshs erster Receiver, gebaut 1965 bis 1967, ein Hybrid mit 15 Röhren und 20 Transistoren: 2 × 30 W an 8 Ω, UKW mit 2,5 µV. Zwei Phono-Eingänge mit 5,6 und 2,8 mV Empfindlichkeit.
Stereo-Receiver, UKW, Transistoren · 1966–1973
McIntosh MAC 1700
| UKW-Bereich | 87,5–108,5 MHz |
|---|---|
| Eingangsempfindlichkeit | 2,5 µV |
| Fremdspannungsabstand | 70 dB |
| Pilottonunterdrückung | 80 dB |
| Kanaltrennung | 30 dB |
| Klirrfaktor, Stereo | 0,8 % 100 % Modulation |
| AM-Unterdrückung | 80 dB 60 Ω (Koaxial) |
| Spiegelfrequenzunterdrückung | 75 dB |
| Frequenzgang | 20–15.000 Hz ± 1,5 dB |
| Verstärker · Klirrfaktor | 0,25 % (20–20.000 Hz) |
| Verstärker · Sinusleistung | 2 × 70 W 4 Ω 2 × 50 W 8 Ω 2 × 30 W 16 Ω |
| Verstärker · Frequenzgang | 20–20.000 Hz ± 0,5 dB |
| Verstärker · Geräuschspannungsabstand | Tape, AUX: 75 dB Phono 76 dB (10 mV) |
| Eingänge · Tape, AUX | 300 mV 250 kΩ |
| Eingänge · Phono 1 + 2 | 2,4 mV 47 kΩ |
| Eingänge · Phonoentzerrung | RIAA |
| Eingänge · Band, Monitor | 300 mV 250 kΩ |
| Eingänge · AUX | 300 mV |
| Ausgangsimpedanz | 4, 8, 16 Ω |
| Bestückung · Transistoren | 34 (Silizium) |
| Bestückung · Dioden | 12 (Silizium) |
| Maße (B × H × T) | 405 × 140 × 370 mm |
| Gewicht | 15 kg |
| Holzgehäuse | L 19WVO (Walnuss) |
| Holzgehäuse | L 19WVO (Walnuss) |
| Holzgehäuse | L 19WVO (Walnuss) |
| Neupreis | 5.150 DM |
Der MAC 1700 ist der Volltransistor-Receiver nach dem MAC 1500, gebaut 1966 bis 1973: 2 × 50 W an 8 Ω, 2 × 70 W an 4 Ω, 34 Transistoren, 15 kg. 5.150 DM Neupreis.
Stereo-Receiver, UKW/MW, Transistoren · 1971–1979
McIntosh MAC 1900
| UKW-Bereich | 87,5–108,5 MHz |
|---|---|
| Eingangsempfindlichkeit | 2,5 µV |
| Fremdspannungsabstand | über 70 dB |
| Pilottonunterdrückung | über 90 dB |
| Kanaltrennung | über 30 dB |
| Klirrfaktor | 0,7 % 100 % Modulation |
| AM-Unterdrückung | 90 dB 60 Ω (Koaxial) |
| Spiegelfrequenzunterdrückung | 80 dB |
| Frequenzgang | 20–15.000 Hz ± 1 dB |
| Mittelwelle | 540–1.600 kHz |
| Geräuschspannungsabstand | 45 dB |
| Spiegelfrequenzunterdrückung | 65 dB |
| Klirrfaktor | 1 % bei 30% Modulation |
| Selektivität | 30 dB 75 mV (externe Ant.) |
| Verstärker · Klirrfaktor | 0,2 % (max.) |
| Verstärker · Sinusleistung (IHF) | 2 × 55 W bei 4 + 8 Ω |
| Verstärker · Frequenzgang | 20–20.000 Hz ± 0,5 dB |
| Verstärker · Dämpfungsfaktor | 56 / 8 Ω 112 / 16 Ω |
| Verstärker · Fremdspannungsabstand, Eingänge | Hochohmig: 80 dB Niederohmig: 60 dB |
| Verstärker · Geräuschspannungsabstand | Phono 76 dB (10 mV) |
| Eingänge · Phono 1 + 2 | 2,0 mV 47 kΩ |
| Eingänge · Phonoentzerrung | RIAA |
| Eingänge · Band, Monitor | 250 mV 25 kΩ |
| Eingänge · AUX | 250 mV |
| Ausgangsimpedanz | 4, 8, 16 Ω |
| Bestückung · Transistoren | 53 Silizium 4 Thyristoren |
| Bestückung · Dioden | 39 Silizium 3 ICs |
| Maße (B × H × T) | 410 × 140 × 380 mm |
| Gewicht | 15 kg |
| Holzgehäuse | L 19WVO (Walnuss) |
| Holzgehäuse | L 19WVO (Walnuss) |
| Holzgehäuse | L 19WVO (Walnuss) |
| Neupreis | 5.700 DM |
Der MAC 1900 bringt Mittelwelle dazu und 2 × 55 W an 4 und 8 Ω, Dämpfungsfaktor 56, 53 Transistoren. Gebaut 1971 bis 1979, 15 kg, 5.700 DM. Der Receiver für alle, die Tuner und Verstärker der Siebziger in einem Gehäuse wollen.
Stereo-Receiver, UKW/MW, Transistoren · 1978–1985
McIntosh MAC 4100
| UKW-Bereich | 87,5–108,5 MHz |
|---|---|
| Eingangsempfindlichkeit | 2,0 µV |
| Fremdspannungsabstand | 65 dB |
| Pilottonunterdrückung | 80 dB |
| Kanaltrennung | 45 dB |
| Klirrfaktor, Stereo | 0,38 % 100 % Modulation |
| Nebenwellenunterdrückung | 90 dB 75 Ω (Koaxial) |
| Spiegelfrequenzunterdrückung | 80 dB |
| Frequenzgang | 20–15.000 Hz + 0 / 1 dB |
| Mittelwelle · Eingangsempfindlichkeit | 75 µV |
| Mittelwelle · Geräuschspannungsabstand | 45 dB |
| Mittelwelle · Klirrfaktor | 0,8 % |
| Mittelwelle · Spiegelfrequenzunterdrückung | 65 dB |
| Verstärker · Klirrfaktor | 0,5 % (20–20.000 Hz) |
| Verstärker · Sinusleistung (IHF) | 2 × 75 W 8 Ω |
| Verstärker · Sinusleistung (DIN) | 2 × 100 W 4 Ω |
| Verstärker · Frequenzgang | 20–20.000 Hz + 0 / – 0,5 dB |
| Verstärker · Dämpfungsfaktor | über 30 / 8 Ω |
| Verstärker · Geräuschspannungsabstand | Tape, AUX: 100 dB Phono 90 dB (10 mV) |
| Eingänge · Phono | 2,0 mV 47 kΩ |
| Eingänge · Phonoentzerrung | RIAA |
| Eingänge · Band, Monitor | 250 mV 250 kΩ |
| Eingänge · AUX | 250 mV |
| Ausgangsimpedanz | 4 + 8 Ω |
| Maße mit Gehäuse (B × H × T) | 473 × 165 × 343 mm |
| Gewicht | 19 kg |
Der MAC 4100 ist der Receiver der Achtziger: 2 × 75 W nach IHF an 8 Ω, 2 × 100 W nach DIN an 4 Ω, 100 dB Geräuschspannungsabstand an Hochpegel, 19 kg. Gebaut 1978 bis 1985, die Maße gelten mit Gehäuse.
Stereo-Receiver, UKW/MW, Zweitmarke · 1973–1976
Stereotech 1200
| UKW-Bereich | 87,5–108,5 MHz |
|---|---|
| Eingangsempfindlichkeit | 2,5 µV |
| Fremdspannungsabstand | 70 dB |
| Pilottonunterdrückung | 80 dB |
| Kanaltrennung | 35 dB |
| Klirrfaktor, Stereo | 0,7 % 100 % Modulation |
| Nebenwellenunterdrückung | 90 dB 75 Ω (Koaxial) |
| Spiegelfrequenzunterdrückung | 70 dB |
| Frequenzgang | 20–15.000 Hz + 2 / – 2 dB |
| Mittelwelle · Eingangsempfindlichkeit | 75uV |
| Mittelwelle · Geräuschspannungsabstand | 50 dB |
| Mittelwelle · Klirrfaktor | 1 % |
| Mittelwelle · Spiegelfrequenzunterdrückung | 60 dB |
| Verstärker · Klirrfaktor | 0,5 % (20–20.000 Hz) |
| Verstärker · Sinusleistung (IHF) | 2 × 50 W 8 Ω |
| Verstärker · Frequenzgang | 20–20.000 Hz + 1 / – 1 dB |
| Verstärker · Dämpfungsfaktor | über 48 / 8 Ω |
| Verstärker · Geräuschspannungsabstand | Tape 1 + 2, AUX: 90 dB Phono 70 dB (10 mV) |
| Eingänge · Phono 1 + 2 | 3,0 mV 47 kΩ |
| Eingänge · Phonoentzerrung | RIAA |
| Eingänge · Band, Monitor | 350 mV 100 kΩ |
| Eingänge · AUX | 350 mV |
| Ausgangsimpedanz | 4 + 8 Ω |
Der Stereotech 1200 ist der erste Receiver der Zweitmarke, die Frank McIntosh 1973 als Low-Budget-Serie startete: entworfen in Binghamton, gebaut von Foster Electric in Japan, 2 × 50 W an 8 Ω, Dämpfungsfaktor über 48, UKW und Mittelwelle. 1975 folgten 1230 und 1270, 1976 war Schluss.
Receiver mit Phono-Eingang und Tuner heute: HiFi-Receiver-Kaufberatung ›
CD-Player und Equalizer 1980er · 3 Modelle
Die ersten CD-Player MCD 7000 und MCD 7005 und der Equalizer MQ 101: im Archiv nur mit Foto.
CD-Player · ab 1985
McIntosh MCD 7000
Die alte Unterseite zum MCD 7000 ist nicht mehr im Archiv. Du hast Daten, Prospekt oder Fotos? Schreib uns, wir ergänzen den Abschnitt mit Namensnennung.
Der MCD 7000 ist McIntoshs erster CD-Player, 1985 vorgestellt. Daten der alten Unterseite fehlen im Archiv; das Foto zeigt die Front.
CD-Player
McIntosh MCD 7005
Die alte Unterseite zum MCD 7005 ist nicht mehr im Archiv. Du hast Daten, Prospekt oder Fotos? Schreib uns, wir ergänzen den Abschnitt mit Namensnennung.
Der MCD 7005 ist der zweite CD-Player der Fotoliste; mehr als das Foto hat das Archiv nicht.
Equalizer
McIntosh MQ 101
Die alte Unterseite zum MQ 101 ist nicht mehr im Archiv. Du hast Daten, Prospekt oder Fotos? Schreib uns, wir ergänzen den Abschnitt mit Namensnennung.
Der MQ 101 ist McIntoshs Equalizer; mehr als das Foto hat das Archiv nicht.
CD-Sammlung und Streaming an der alten Anlage: Netzwerkplayer-Kaufberatung ›
Herstellungsjahre McIntosh Geräte
Die Baujahre von 88 McIntosh-Geräten in vier Listen: Vorverstärker, Endstufen, Tuner und Receiver. Die Suche filtert nach Modellnummer, zum Beispiel „MC 2“ für alle Endstufen der 2000er-Reihe oder „MR“ für die Tuner. Modelle mit eigenem Abschnitt auf dieser Seite tragen den Vermerk „oben“; die Modellsuche über den Abschnitten springt direkt hin.
88 Modelle angezeigt
| Modell | Baujahr von | bis |
|---|---|---|
| Vorverstärker | ||
| AE-1 | 1949 | 1950 |
| AE-2 | 1950 | 1952 |
| AE -2A | 1950 | 1952 |
| C4 oben | 1954 | 1959 |
| C4P | 1954 | 1959 |
| C8 oben | 1955 | 1959 |
| C8S | 1958 | 1960 |
| C11 oben | 1961 | 1963 |
| C20 | 1959 | 1966 |
| C22 oben | 1963 | 1972 |
| C24 oben | 1964 | 1970 |
| C26 oben | 1968 | 1978 |
| C27 oben | 1977 | 1983 |
| C28 oben | 1970 | 1978 |
| C29 oben | 1978 | 1985 |
| C30 | 1985 | 1987 |
| C32 oben | 1977 | 1982 |
| C33 oben | 1981 | 1982 |
| Endstufen | ||
| 15W -1 | 1949 | 1949 |
| 50W -1 | 1949 | 1950 |
| 20W -2 oben | 1951 | 1954 |
| 50W -2 oben | 1951 | 1955 |
| A116 oben | 1953 | 1954 |
| K107F | 1954 | 1955 |
| MC30 oben | 1954 | 1963 |
| MI200 | 1954 | 1967 |
| MC60 oben | 1955 | 1961 |
| MC240 oben | 1960 | 1969 |
| MI10 | 1960 | 1960 |
| Mk30 | 1960 | 1961 |
| MC225 oben | 1961 | 1967 |
| MC275 oben | 1961 | 1973 |
| MC75 oben | 1961 | 1970 |
| MI75 | 1961 | 1971 |
| MC40 oben | 1962 | 1969 |
| MC2105 oben | 1967 | 1978 |
| MC250 oben | 1967 | 1979 |
| MC250E | 1967 | 1979 |
| MC2505 oben | 1967 | 1977 |
| MC3500 | 1968 | 1971 |
| MI350 | 1968 | 1971 |
| MC2100 oben | 1969 | 1978 |
| MC2100E | 1969 | 1978 |
| MC50 oben | 1969 | 1978 |
| MC50E | 1969 | 1978 |
| MC100 | 1970 | 1974 |
| MC100E | 1970 | 1974 |
| MC2300 oben | 1971 | 1980 |
| MC2300E | 1971 | 1980 |
| MC2205 oben | 1975 | 1981 |
| MC2120 oben | 1975 | 1982 |
| MC2125 oben | 1976 | 1981 |
| MC2200 oben | 1976 | 1982 |
| MC502 | 1978 | 1989 |
| MC2500 | 1980 | 1990 |
| MC2155 oben | 1981 | 1987 |
| MC2255 oben | 1981 | 1986 |
| MC2150 oben | 1982 | 1988 |
| Tuner | ||
| MR55 oben | 1957 | 1959 |
| MR55A | 1959 | 1962 |
| MR65 | 1960 | 1962 |
| MR66 | 1960 | 1962 |
| MR65A | 1962 | 1966 |
| MR65B oben | 1962 | 1963 |
| MR67 oben | 1963 | 1969 |
| MR71 oben | 1963 | 1972 |
| MR73 | 1969 | 1971 |
| Mr77 oben | 1970 | 1977 |
| MR74 | 1972 | 1982 |
| MR78 oben | 1972 | 1984 |
| MR80 | 1979 | 1986 |
| MR75 | 1980 | 1985 |
| MR500 | 1983 | 1985 |
| MR510 | 1985 | 1990 |
| MR7082 | 1986 | 1990 |
| MR7083 | 1990 | 1995 |
| MX110 oben | 1962 | 1969 |
| Receiver | ||
| MAC1500 oben | 1965 | 1967 |
| MAC1700 oben | 1966 | 1973 |
| MAC1900 oben | 1971 | 1979 |
| Stereotech 1200 oben | 1973 | 1976 |
| Stereotech 1230 | 1975 | 1976 |
| Stereotech 1270 | 1975 | 1976 |
| MAC4100 oben | 1978 | 1985 |
| MAC4200 | 1985 | 1988 |
| MAC4275 | 1988 | 1990 |
| MAC4280 | 1988 | 1993 |
| MAC4300V | 1988 | 1993 |
McIntosh Holzgehäuse
Welches Holzgehäuse zu welchem Gerät gehört, von L 11 bis L 112 in Walnuss oder Mahagoni. Die Zuordnung steht auch im Steckbrief jedes Modells, zu dem die Liste ein Gehäuse nennt.
- L11 Walnuss Holzgehäuse für C22
- L12 Walnuss Holzgehäuse für MR67, MR71, MR73, MR77, MI3, C22, C24, C26, C28, MC2505, MX110, MX112, MX113, MX114, MX115
- L 1 4 Walnuss Holzgehäuse für MC2105
- L19WVO Walnuss Holzgehäuse für Receiver MAC1700, MAC1900
- L 50 Walnuss Holzgehäuse für C504, MC502, MR500, MR510
- L 52 Walnuss Holzgehäuse
- L 52A Walnuss Holzgehäuse mit Kunststoffüßen für C22, C26, C27, C28, C29, C30, C31V, C32, C33, C34V, C35, C36N, C37, MA230, MA5100, MA6100, MA6200, MC2505, MC2125, MR67, MR68, MR71, MR73, MR74, MR75, MR77, MR78, MR80, MX110
- L 52W Walnuss Holzgehäuse
- L 54 Walnuss Holzgehäuse mit Holzfüßen für MC2105, MC2202, MC2205, MC2255, MC7200N, MC7270N, MC7300N
- L 54W Walnuss Holzgehäuse
- L 55M Mahagoni Holzgehäuse für MR-55
- L 55W Walnuss Holzgehäuse für MR-55
- L 60 Walnuss Holzgehäuse
- L 62 Walnuss Holzgehäuse für MC2002, MC2105, MC2205, MC2255, MC7200, MC7270
- L 70 Walnuss Holzgehäuse für MC7100, C710, C712, MR7084, C14
- L 72 Walnuss Holzgehäuse für C36, C38, C40, MCD7008, MCD7009, MX118
- L 74 Walnuss Holzgehäuse für C39, CR12, MX130 und MX132
- L 82 Walnuss Holzgehäuse für MA6400, MC150
- L 84 Walnuss Holzgehäuse für MA6800, MA6850, MC300, MC 7104, MC 7106, MC 7108, MC7205, C39, MX130, CR 12
- L 112M Mahagoni Holzgehäuse für C-8, C-4 und S Modelle
- L 112W Walnuss Holzgehäuse für C-8, C-4 und S Modelle
Kommentarbereich geschlossen.
